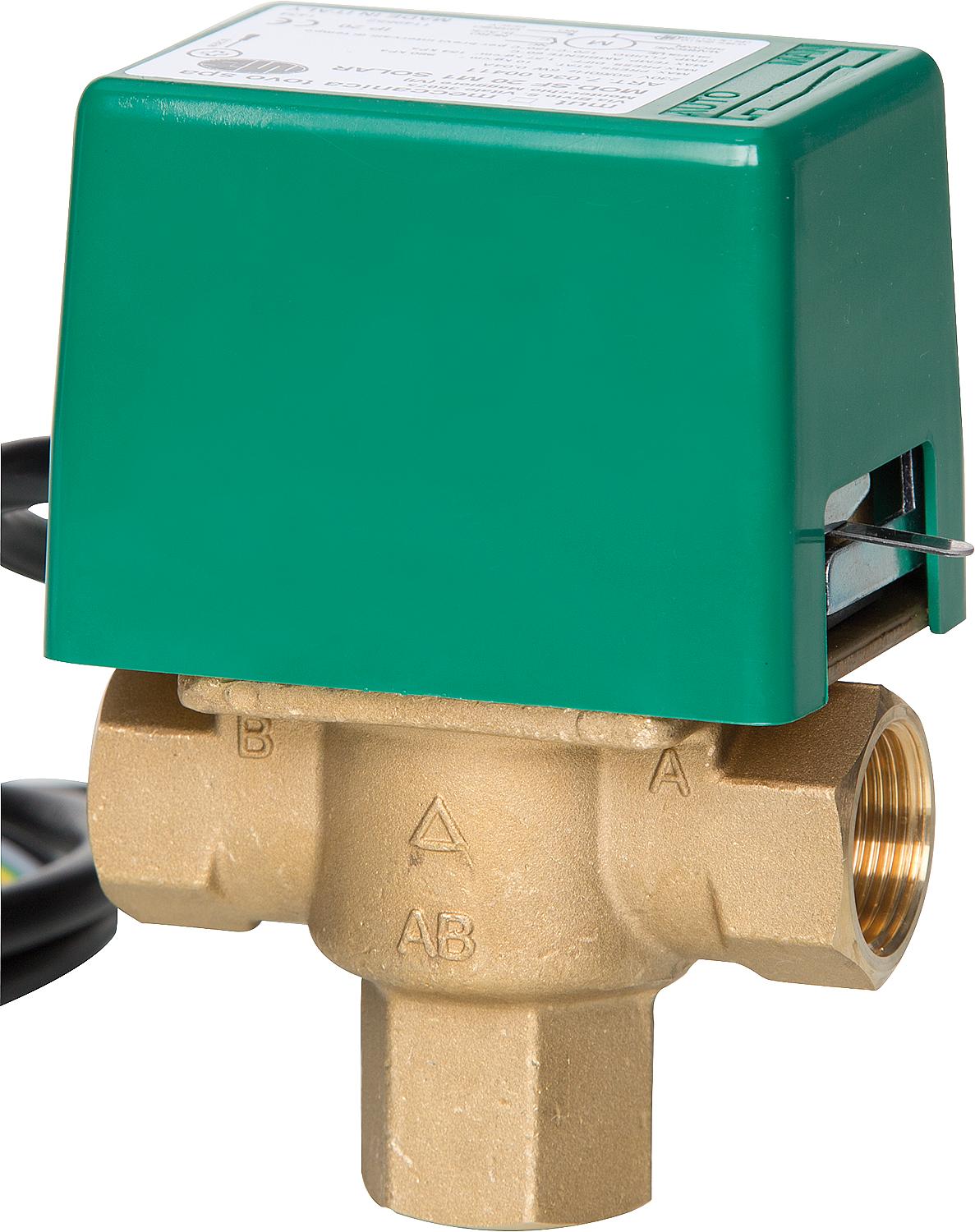

Les vannes de zone sont installées en circuits fermés dans les systèmes de chauffage et solaires.
Commande manuelle, verrouillable en position centrale
• Avec interrupteur de fin de course intégré
Données techniques :
• Consommation électrique : 6 W
• Raccordement électrique : 230 V, 50 Hz
• Interrupteur de fin de course : 3 A, 250 V (CA)
• Indice de protection : IP 22
• Température ambiante maximale : 60 °C
• Température moyenne : 5 °C à 130 °C
• Pression de service maximale : 10 bar
• Corps de vanne, couvercle : laiton
• Ressort de rappel : acier inoxydable
• Longueur du câble : 1000 mm
• Pression différentielle maximale : 0,9 bar
• Eau contenant jusqu'à 50 % de glycol
Comment ça marche :
Lorsque l'alimentation est activée, le servomoteur (contre la force du ressort) pousse la bille de A à B en environ 20 secondes. Lorsque l'alimentation est coupée, le ressort de rappel ramène la bille à A.
• Connexions : Filetage interne
Positions d'installation autorisées :
Moteur monté sur le dessus ou sur le côté !
| Fonctionnement manuel | faux |
|---|---|
| Marque | mut |
| Prix unitaire | CHF/pièce |
| Taille | DN 15 (G 1/2") |
| Pression différentielle maximale | 1,54 bar |
| Valeur Kvs | 6,6 |
| D [mm] | 84 |
