• À pleine vitesse

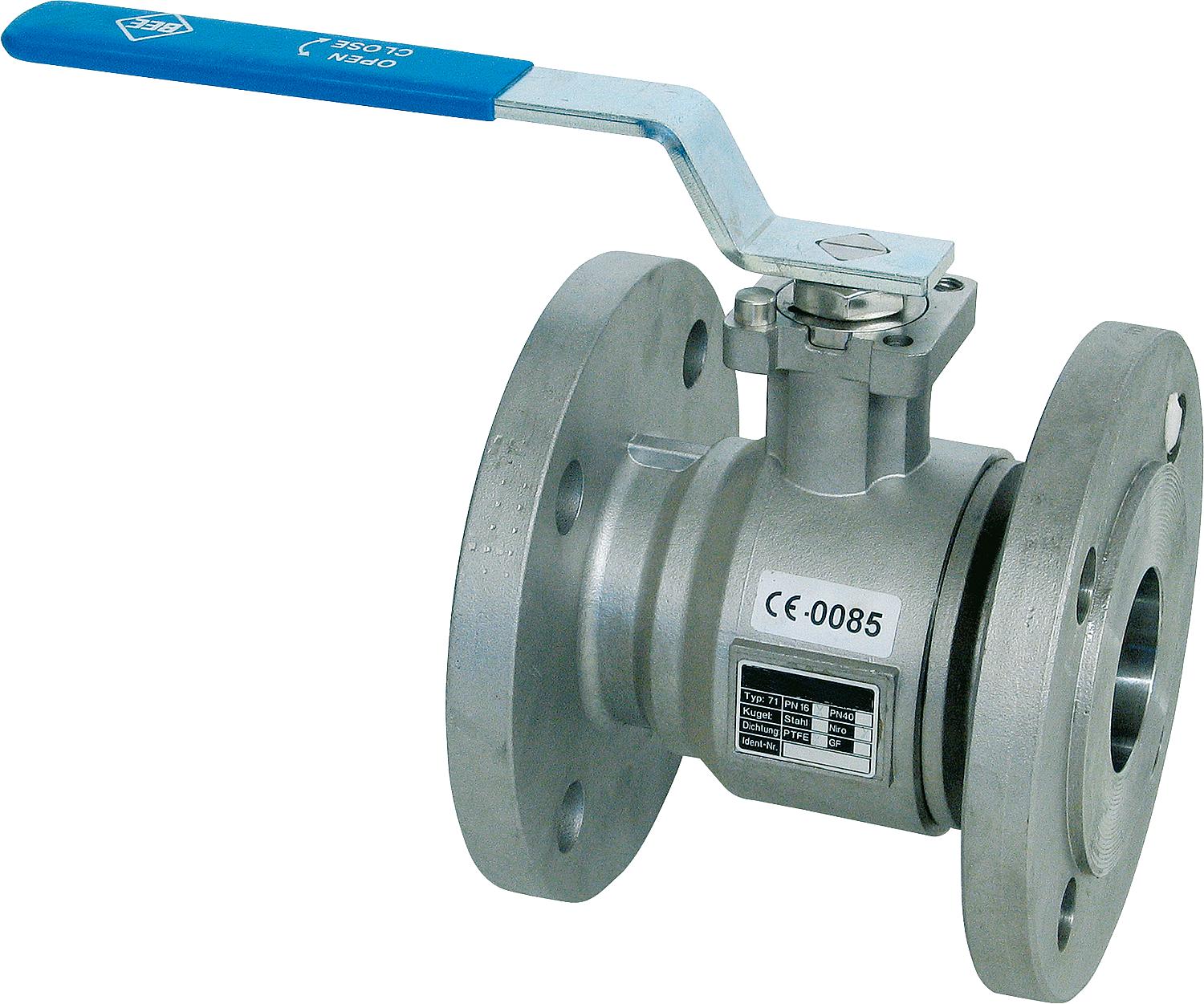

• Type 71 E DN 15 à DN 100
• Pression de service maximale PN 16
• Plage de température : -20 °C à +180 °C (en fonction de la pression de service)
• Boîtier : Acier inoxydable V4A (1.4408)
• Bille : Acier inoxydable V4A (1.4401)
• Joint à bille : PTFE (à chambre)
• Arbre de transmission : Acier inoxydable V4A (1.4401)
• Joint d'arbre de commande : joint à ressort en PTFE
• Poignée : acier galvanisé
• Conception ignifuge : Conception antistatique
• Vannes à boisseau sphérique à brides conformes à la norme DIN 3357
• Longueurs d'installation conformes à la norme DIN 3202-F4
• Dimensions des raccords à brides selon la norme DIN 2501, feuille 1
• Surfaces d'étanchéité conformes à la norme DIN 2526, forme C
• Utilisations : Milieux agressifs, gaz, huiles, alcalis, solvants, acides
| DN | 32 |
|---|---|
| Avec option de vidange (connexion) | faux |
| g [mm] | 78 |
| Sceau DVGW | faux |
| Bride de montage DIN ISO 5211 ou DIN 3337 | F 05 |
| Prix unitaire | CHF/pièce |
| H [mm] | 102 |
| Nombre de trous de bride | 4 |
| R [mm] | 170 |
| b | 18 |
| D [mm] | 140 |
| K [mm] | 100 |
| d [mm] | 18 |
| SW [mm] | 11 |
| L [mm] | 130 |
| Désignation | 71E-32-16 |
