Pour la préparation hygiénique d'eau chaude grâce au principe du chauffe-eau instantané à partir de réservoirs tampons.
• Débit élevé, même à basses températures d'alimentation du réservoir tampon
• Protection contre le calcaire par limitation thermique de la température d'entrée du tampon
• Températures de retour du tampon basses même en fonctionnement à charge partielle
• Conception simple, raccords à étanchéité plate
• Montage et mise en service faciles
• Aucun réglage électronique
• Entièrement pré-assemblé et prêt à être branché
La fonction :

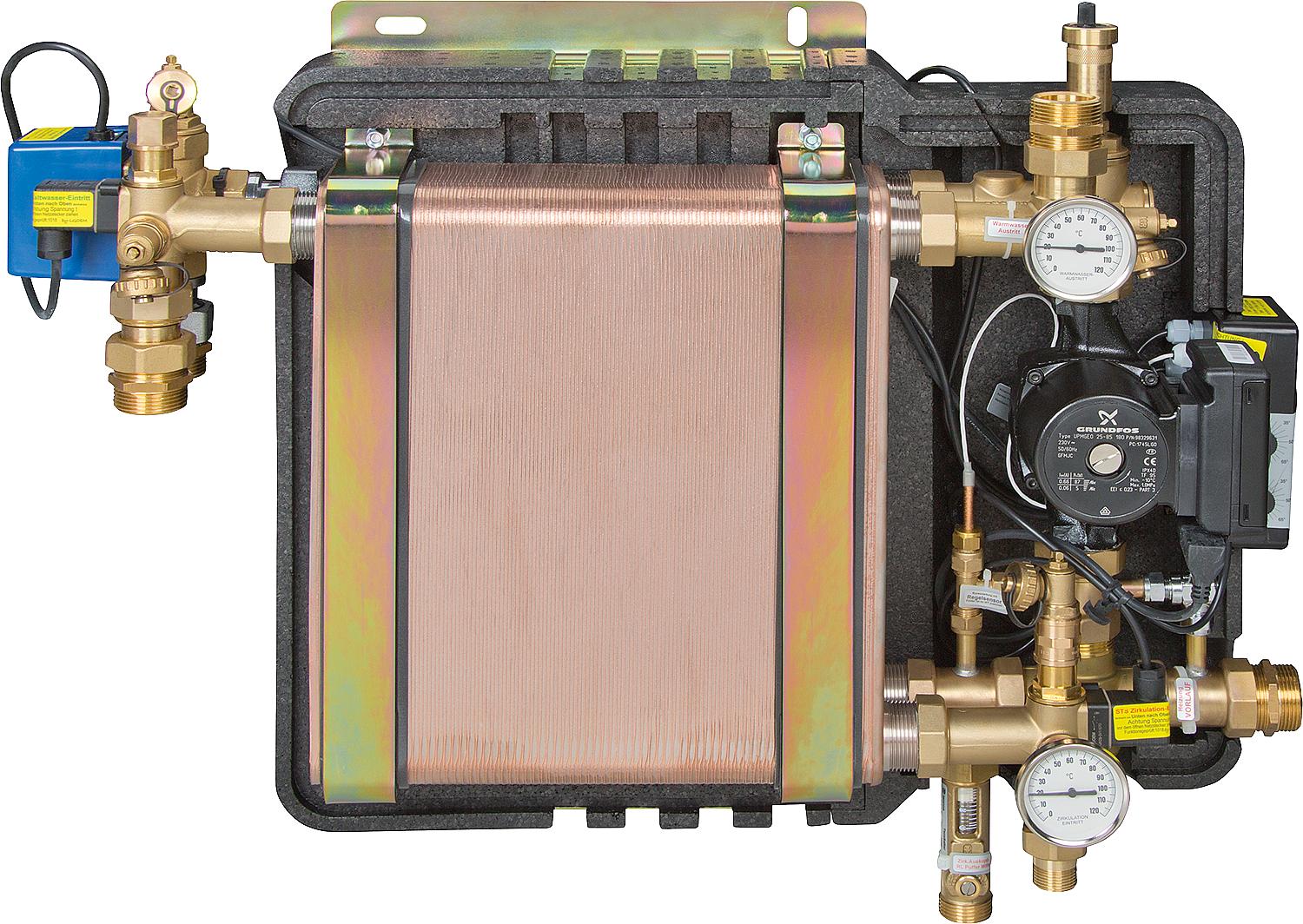

L'échangeur de chaleur (A) se compose de deux chambres reliées en série (la ligne jaune symbolise la séparation). Le détecteur de débit (B) active la pompe tampon (C). L'eau tampon chaude est dirigée vers la première chambre (ligne rouge) via la vanne thermostatique (D). Refroidie dans cette chambre, elle sert à mélanger l'eau au niveau de la vanne thermostatique (ligne orange) afin de maintenir la température maximale de consigne pendant le soutirage. Seule la quantité d'eau nécessaire au maintien de cette température est prélevée du tampon, comme dans un système d'injection. Selon le débit de soutirage et la température du tampon, la quantité d'eau injectée varie de presque zéro à 100 %. Cette quantité, prélevée en fonctionnement, s'écoule par la liaison entre les deux chambres (E) vers la seconde moitié de l'échangeur (ligne bleue), où elle est refroidie par l'eau froide circulant en sens inverse.
Circulation:
L'unité de circulation est montée en permanence sur la station et intégrée au système de contrôle avec une fonctionnalité plug-and-play (dans la version Z avec circulation).
Le seul élément à fournir sur place est la pompe de circulation.
Données techniques :
• Connexion : Filetage externe
• Matériau de l'échangeur de chaleur à plaques : acier inoxydable 1.4401, brasé au cuivre
• Matériau isolant : EPP
• Pression de service maximale pour le chauffage/la plomberie : 3/6 bar
• Température de fonctionnement maximale : 90 °C
• Pompe de circulation taille 62/76 : 25-75 tr/min
• Pompe de circulation taille 96 : UPM2 Geo 25-85
• Tension de fonctionnement : 230 V CA, 50-60 Hz
| Puissance [kW] | 233 |
|---|---|
| Version | 96 |
| Prix unitaire | CHF/pièce |
| Type | Grand 96 |
