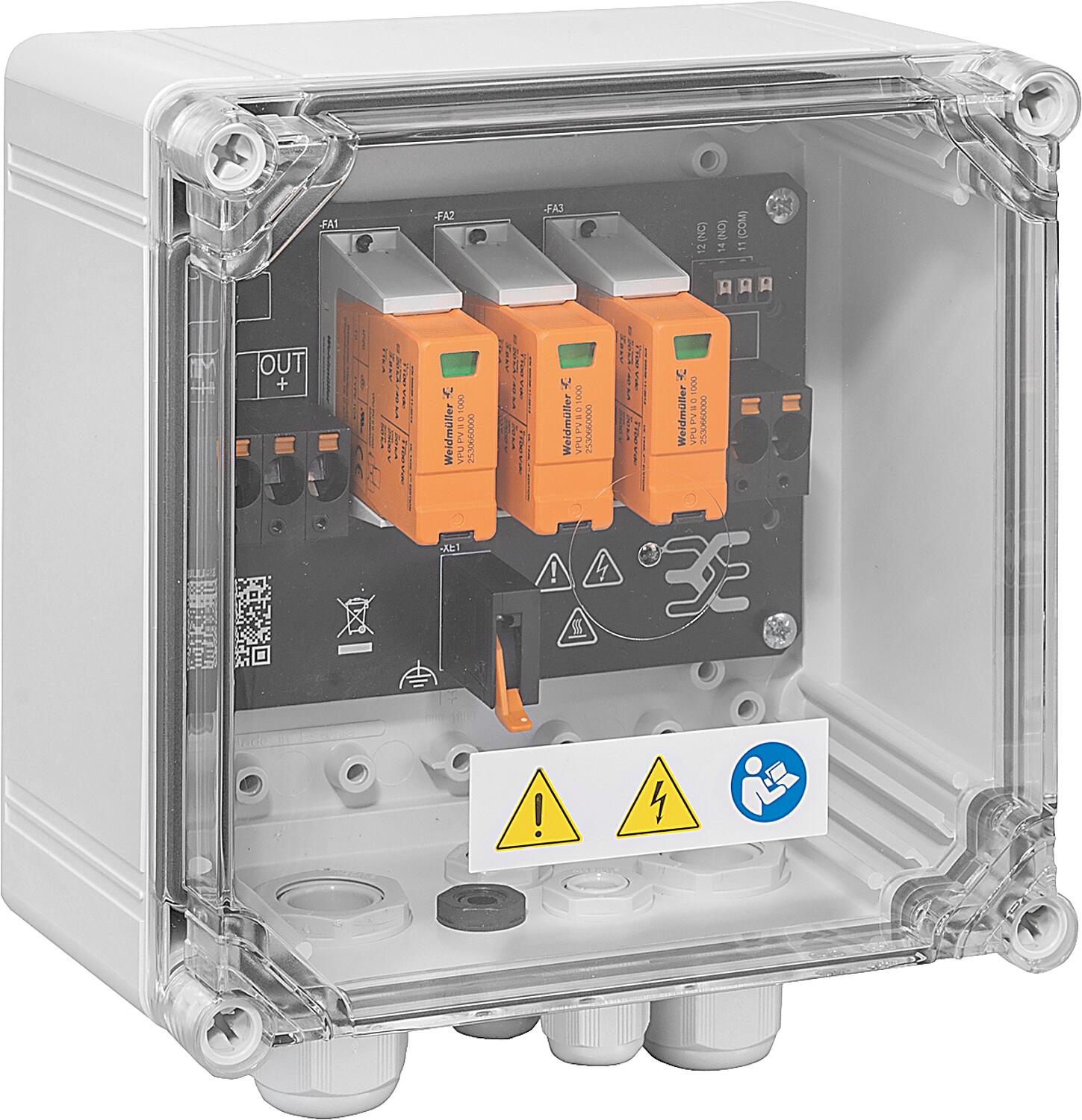

Les boîtes de jonction PV Next pour générateurs et trackers MPP protègent le circuit CC d'un système photovoltaïque. Elles protègent l'onduleur contre les surtensions et sont ainsi conformes à la directive européenne CLC/TS 51643-32. De plus, ces produits offrent la possibilité de protéger le système contre les courants inverses et permettent de coupler des chaînes afin de réduire le câblage lors de l'installation.
• Convient pour la protection du côté CC d'un système photovoltaïque conformément à la norme EN 51543-32
• Homologation selon les normes IEC 61439-1:2011 et EN 61439-2:2011 relatives aux ensembles d'appareillage de commutation et de commande basse tension
• Parafoudre avec contact de signalisation
• Raccordement du contact de signal via des presse-étoupes (8-12 mm ø) section maximale du conducteur : 1,5 mm²
• Raccordement de la terre fonctionnelle par presse-étoupes (8-12 mm ø) Section du conducteur : 16-25 mm²
• Indice de protection : IP65
• Tension nominale CC : 1 100 V
• Résistance aux courts-circuits ISCPV : 11 000 A
• Tension maximale du système PV (UCPV) : 1 100 V
• Température ambiante : -40 °C à +45 °C
• Le tout intégré dans un boîtier en plastique renforcé de fibres de verre
| Marque | Weidmüller |
|---|---|
| Raccordement | Embout à vis à pression |
| Référence fabricant | 2791930000 |
| Prix unitaire | CHF/pièce |
| Étiquette TBS Nouvelle | faux |
| Étiquette E27 Nouveau | faux |
| Dimensions H x L x P [mm] | 228 x 200 x 132 |
| Réf. n° | 2791930000 |
| INT-Label-Nouveau | faux |
| EAN | 4064675072973 |
| Désignation | PVN1M1I2SXFXV1O0TXPX11 |
