Délai de mise en œuvre:

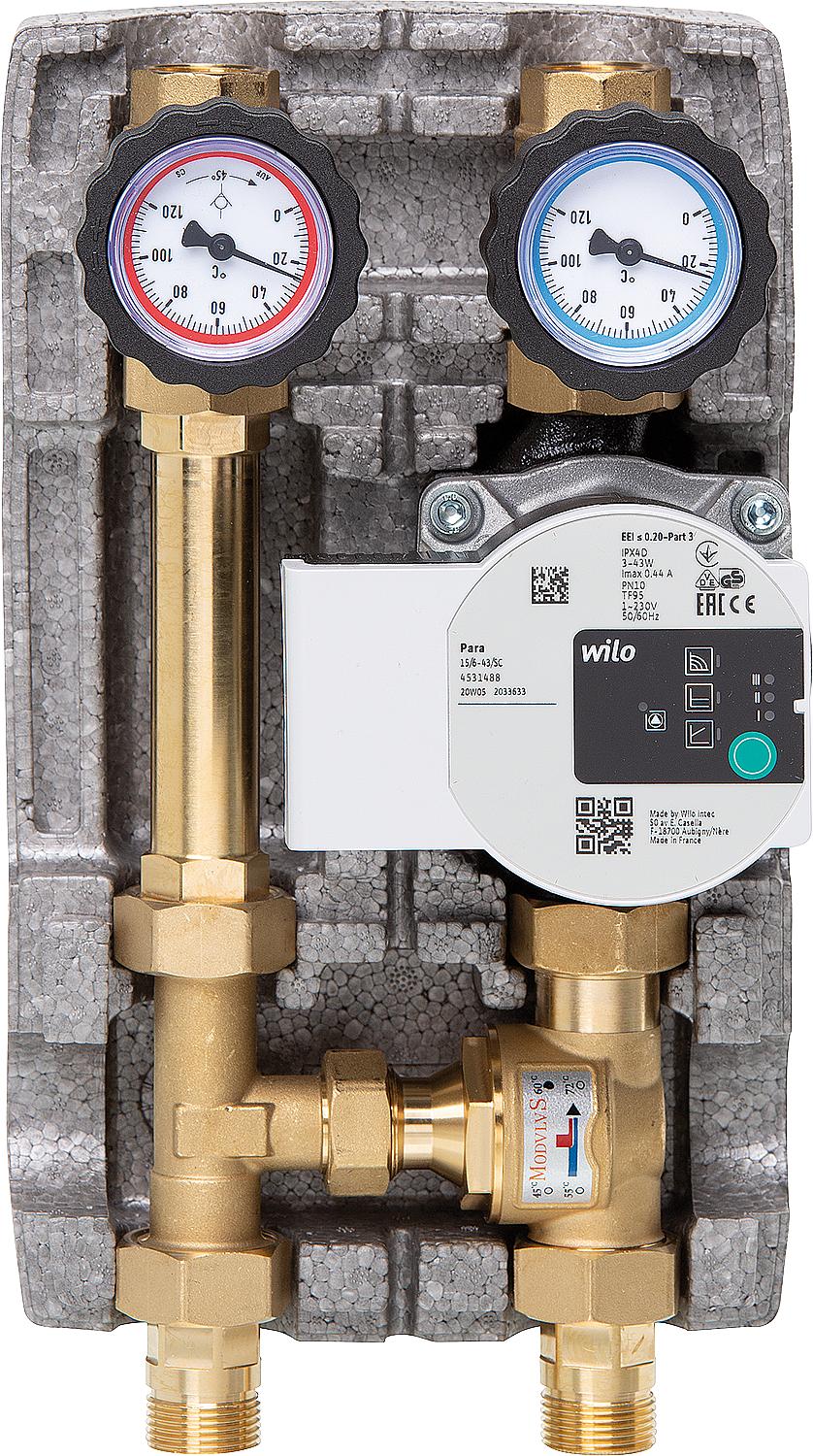

• 1 x Vanne à bille à bride pour pompe de débit avec molette de thermomètre (anneau de thermomètre rouge, 0-120°C)
• 2 écrous et joints d'étanchéité
• 1 x raccord à vis DN 20 (3/4")
• Comprend une pompe submersible Wilo Para 15/6 SC, longueur d'installation de 130 mm
Retour:
• 1 vanne à bille à bride de pompe de retour avec molette de réglage de la température (anneau bleu, 0-120 °C) et frein à gravité réglable par rotation de la molette à 45°
• 1 tube en laiton
• 1 x raccord à vis DN 20 (3/4")
• Les conduites d'aller et de retour sont interchangeables.
Données techniques du circuit de chauffage :
• Température de fonctionnement maximale : 110 °C
• Pression de service maximale : 10 bar
• Raccordements côté chaudière : filetage mâle DN 20 (3/4")
• Raccordements côté consommateur : filetage femelle DN 20 (3/4")
• Freinage par gravité : 20 mbar
• Entraxe : 90 mm
• Matériau : Laiton
• Isolation : EPP
• Dimensions (avec isolation) H x L x P : 302 x 180 x 142 mm
Données techniques de la pompe :
• Dimensions nominales : DN 15 (1/2") x DN 25 (1")
• Longueur d'installation : 130 mm
• Hauteur de refoulement : 6,0 m
• Tension de fonctionnement : 230 V CA
• EEI : ≤ 0,20
• Caractéristique de pression proportionnelle : 3
• Caractéristique de pression constante : 3
• Vitesse constante : 3
• Matériau : Fonte grise, revêtement KTL
• Jusqu'à 28 kW
• Débit : max. 1200 l/h
• Kvs : 2,8
• Température de retour fixe de 60°C

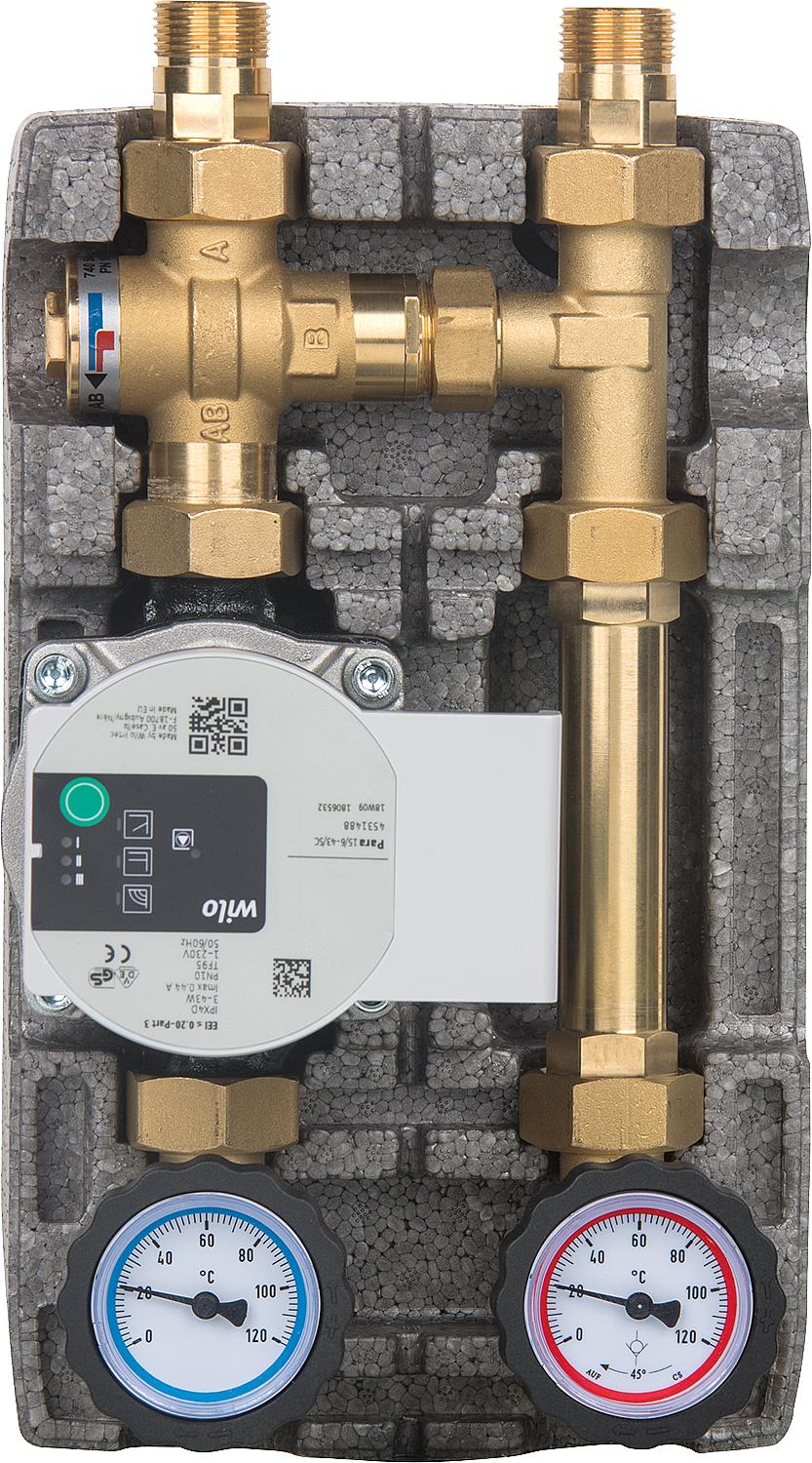

Ligne d'alimentation : 1 vanne de mélange à 3 voies à valeur fixe
Retour : Raccord en T pour mitigeur à trois voies à valeur fixe
| Référence fabricant | AN 202746-F3CS-P6 |
|---|---|
| Modèle | Pompe Wilo Para 15/6 SC |
| Prix unitaire | CHF/pièce |
