Le circuit du générateur de chaleur et les circuits de chauffage en aval sont découplés hydrauliquement. Ceci permet des débits différents côté générateur et côté consommateur grâce à un séparateur hydraulique. On obtient ainsi une interaction optimale entre le système de contrôle et le système hydraulique.
• Pression de service : max. 6 bar
• Température de fonctionnement : jusqu'à 110 °C
• Testé sous pression et amorcé en usine
• Convient aux distributeurs de type Magra Vario
• Chambre d'échangeur de chaleur en acier avec plaques d'extrémité soudées
• 4 manchons de raccordement pour consommateurs et générateurs de chaleur
• Connexion du capteur de température : prise DN 15 (1/2")
• Ventilation et drainage : 1 douille DN 15 (1/2") chacune, dans les embouts
• Kit de ventilation et de drainage (réf. : 90 511 71) : à commander séparément
| Avec matériel de montage | faux |
|---|---|
| Marque | MAGRA |
| Référence fabricant | 24000602100 |
| Prix unitaire | CHF/pièce |
| h3 [mm] | 375 |
| B [mm] | 114 |
| Débit [m³/h] | 3 |
| Dimensions de la chambre [mm] | 60/60 |

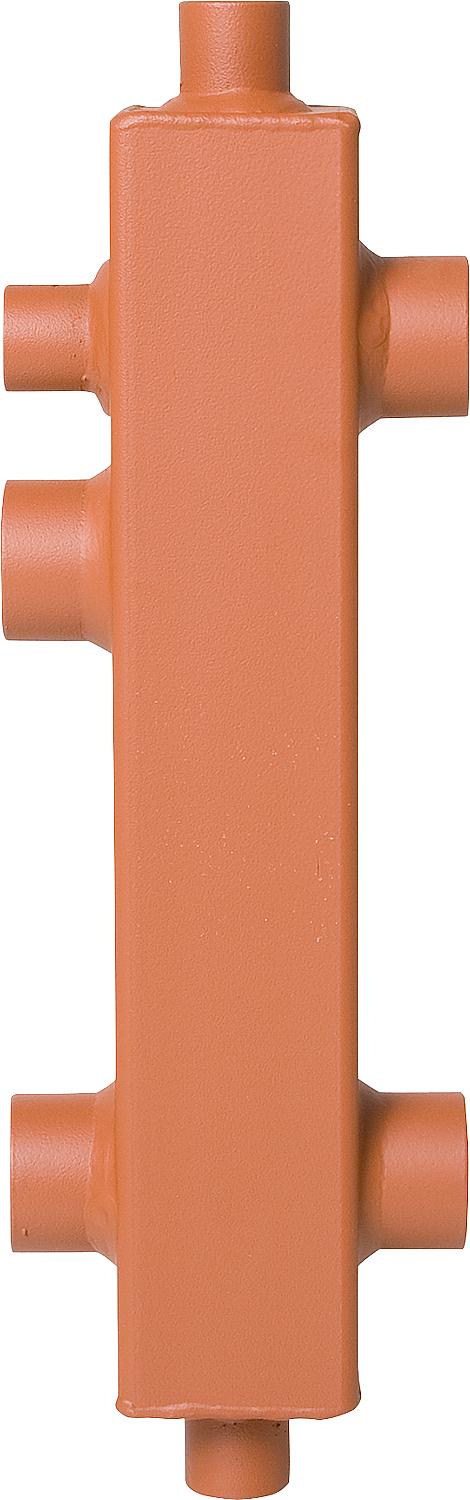

| Type | WST 60-21 |
| Dimensions du raccordement | DN25 (1") |
| h2 [mm] | 210 |
| h1 [mm] | 155 |
| EAN | 4024497004187 |
