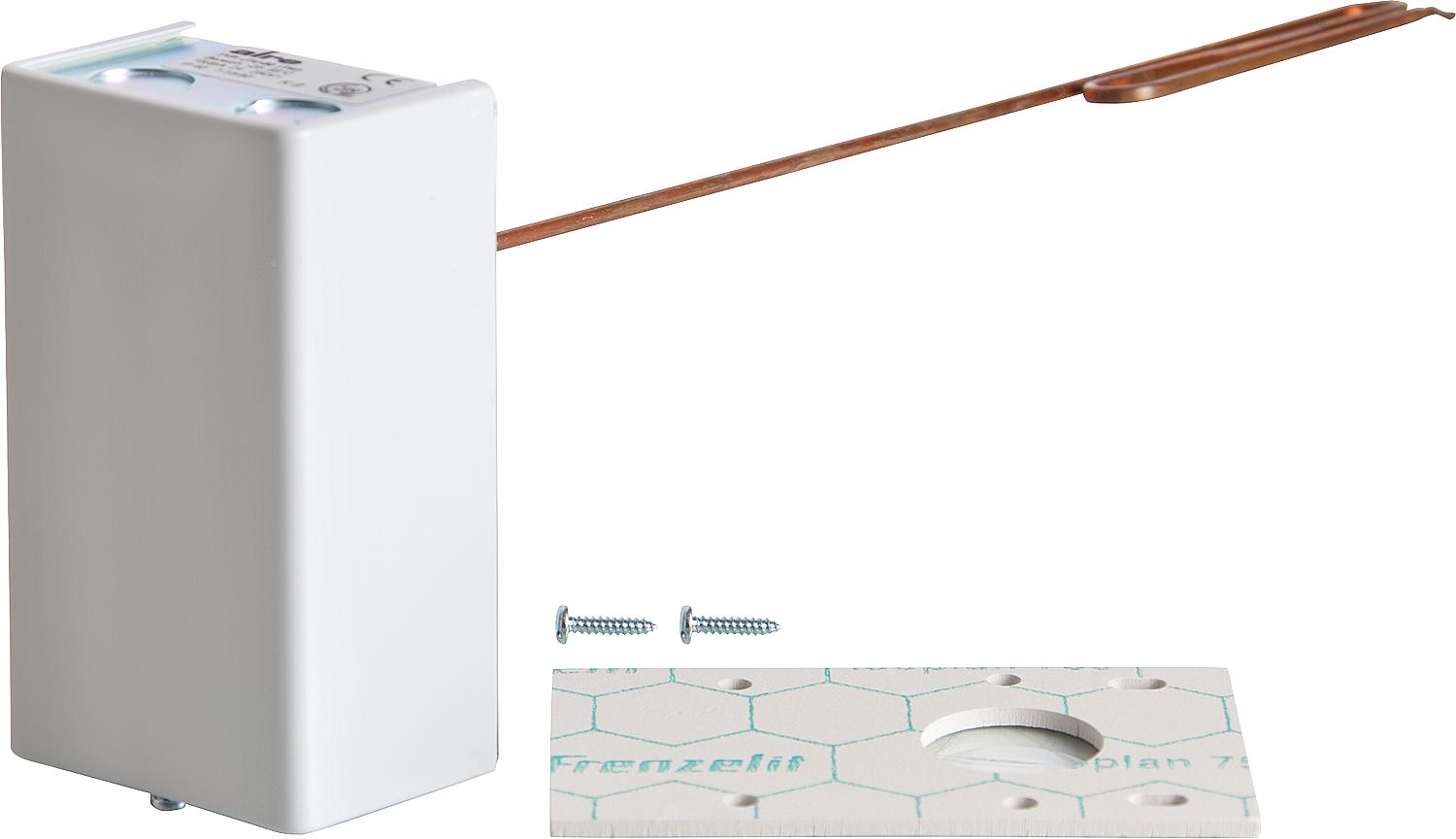

• Système capillaire
• Certifié TÜV
Données techniques :
• Capacité de commutation : 15 (8) A, 24–250 V~, à 24 V~ min. 150 mA
• Contact : 1 micro-interrupteur faisant office de contact inverseur sans potentiel (interrupteur de commutation)
• Température ambiante : – 15 … + 80 °C
• Indice de protection : IP 40
• Classe de protection : I
• Capteur : Capteur en cuivre rempli de liquide, actif sur toute sa longueur
• Température maximale du capteur : 200 °C
• Couleur : gris
• Testé par TÜV selon la norme DIN EN 14597 pour les réchauffeurs d'air chaud conformes à la norme DIN 4794 (JTU-2)
Sécurité intrinsèque / Protection contre le froid :
• Ces dispositifs sont intrinsèquement sûrs, ce qui signifie que si le support du capteur est perdu, par exemple en raison d'une rupture du capteur, le brûleur s'éteint.
• Étant donné que les températures inférieures à zéro produisent le même effet en réduisant le volume du milieu du capteur, les appareils sont réglés à l’aide de la « vis froide » afin qu’ils n’éteignent le brûleur qu’à des températures inférieures à -15 °C.
• La réactivation ne peut être effectuée que manuellement à des températures supérieures à environ -5 °C à l'aide du bouton de réinitialisation manuelle.
Protection contre la surchauffe :
• Le dispositif protège contre la surchauffe incontrôlée, causée par exemple par une accumulation de chaleur ou par une perte capillaire progressive due à des dommages invisibles du capteur ou du tube capillaire, etc.
• Lorsque la température atteint 220 °C, la soudure de sécurité du capteur fond et l'appareil, en raison de la perte du fluide de remplissage, bascule le brûleur sur le côté sûr.
• Le brûleur ne peut pas être redémarré.
• L’appareil devient alors inutilisable et constitue la preuve d’une surchauffe existante d’au moins 220 °C.
Application:
• Thermostat minimum ou maximum pour la surveillance de l'air soufflé et la régulation du ventilateur dans les systèmes de ventilation et de climatisation
• Thermostat de protection contre la surchauffe pour éléments chauffants électriques et réchauffeurs d'air à combustion directe fonctionnant au fioul et au gaz
• Attention : Installez les appareils dans un environnement exempt de vibrations afin d'éviter les dysfonctionnements et/ou la casse des capteurs.
| Marque | alre |
|---|---|
| Caractéristiques | - |
| Référence fabricant | E6100000 |
| Prix unitaire | CHF/pièce |
| Plage de température | -25 à +65 °C |
| Longueur capillaire (mm) | 350 |
| Différentiel de commutation | 1,5 K |
| Type | JTU-50 |
| EAN | 4050528030672 |
