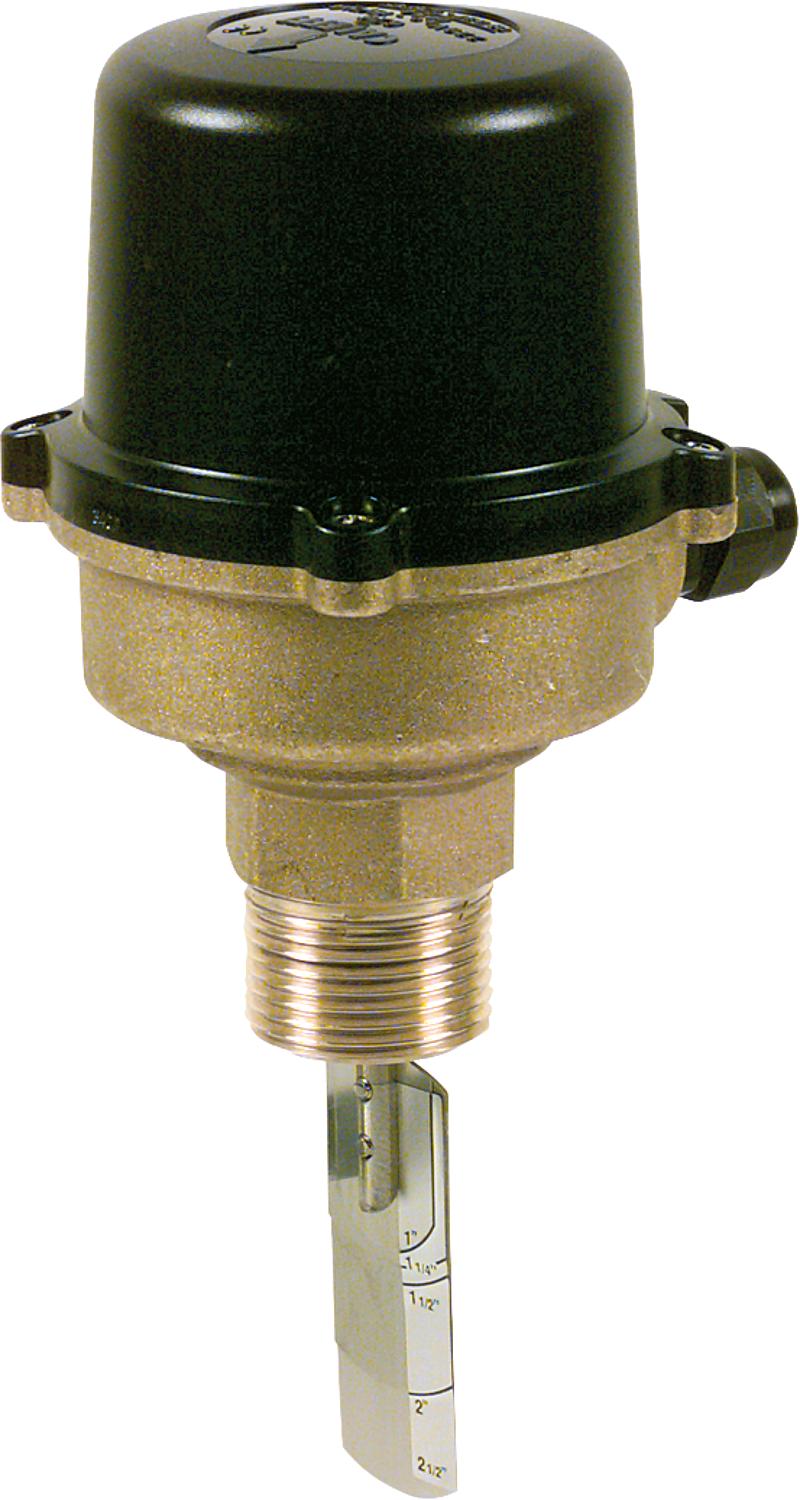

Moniteur de débit 626 1"-8"

• Dans les systèmes de chauffage, le débitmètre a pour fonction de couper le brûleur si le fluide caloporteur ne circule plus ou ne circule que de manière insuffisante.
• Le contact inverseur permet d'allumer ou d'éteindre n'importe quel appareil lorsque le débit de réponse est atteint.
• L'installation dans le tuyau se fait par soudage d'un manchon DN 25 (1").

• Raccordement : DN25 (1")
• Température moyenne max. : +120°C
• Température moyenne min. : 30 °C
• Température ambiante maximale : +55°C
• Tension : 240 V
• Indice de protection : IP 54
• Contact : Commutateur 15 (7) A
• Pression de service maximale : 10 bar
• Pour les diamètres de tuyauterie : DN25 (1") DN200 (8")
• Homologation : CE

• Diamètre du tuyau en pouces

1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 4", 6", 8"

point de commutation minimal avec augmentation du débit

1,3 1,7 2,6 3,0 5,0 6,8 10,0 16,5 37,0

Point de commutation minimal à débit décroissant

0,9 1,25 1,9 2,2 3,7 5,2 8,5 14,5 33,0

Réglage maximal : point de basculement avec augmentation du débit

2,9 3,8 5,9 6,7 11,7 15,8 21,5 43,0 76,0

Point de commutation de réglage maximal à débit décroissant

2,8 3,7 5,8 6,6 11,5 15,6 21,0 36,0 70,0
