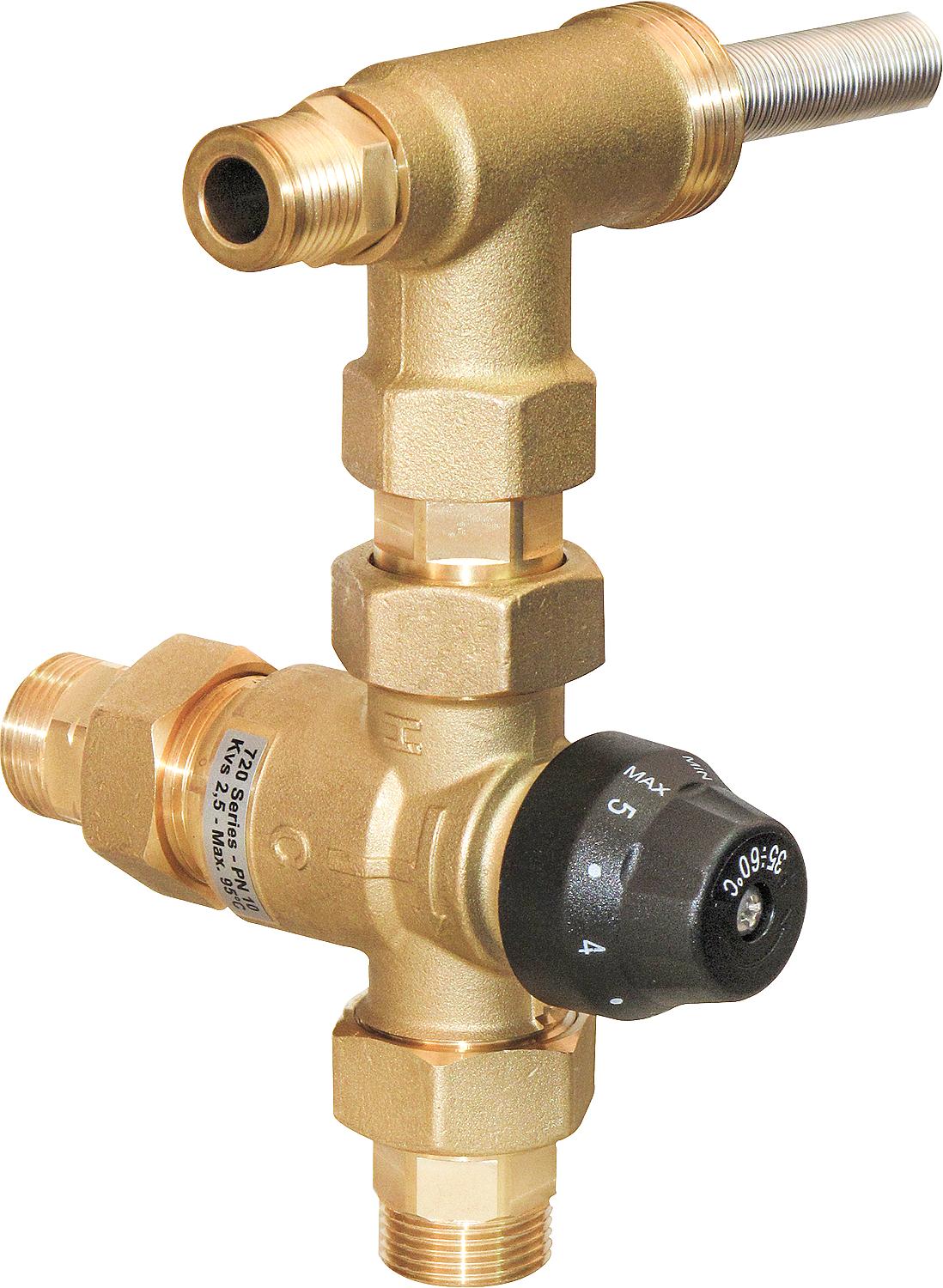

Système de circulation Easyflow Circ 1 Kvs 2.5 pour réservoirs de stockage combinés hygiéniques

• Pour réservoirs de stockage combinés hygiéniques avec échangeur de chaleur à tubes ondulés
• Avec vanne de mélange pour eau potable
• Lance de plongée en acier inoxydable ondulé
• Raccords en T et à vis pour la machine à mélanger
• Les trois clapets anti-retour et les pompes de circulation doivent être fournis par le client.

Données techniques :

• Pression statique maximale : 10 bar (PN10)
• Pression dynamique maximale : 5 bar
• Rapport de pression maximal : 2:1
• Température d'entrée maximale : 95 °C
• Plage de réglage de la température : 35 à 60 °C
• Précision : ±2 °C (Kvs 4,0) ; ±1 °C (Kvs 2,5)
• Raccordements : filetage mâle 3/4" avec raccord à vis
• Circulation : 1/2” AG
• pour le stockage*T pièces : 1” AG

• 1. Robinet d'eau chaude

2. Vase d'expansion

• 3. Ensemble de circulation

4. Pompe de circulation

5. Soupape de sécurité

• 6. Réservoir de stockage combiné hygiénique

7. Clapets anti-retour

A. Ligne de circulation

B. Tuyau d'eau chaude

C. Tuyau d'eau froide
