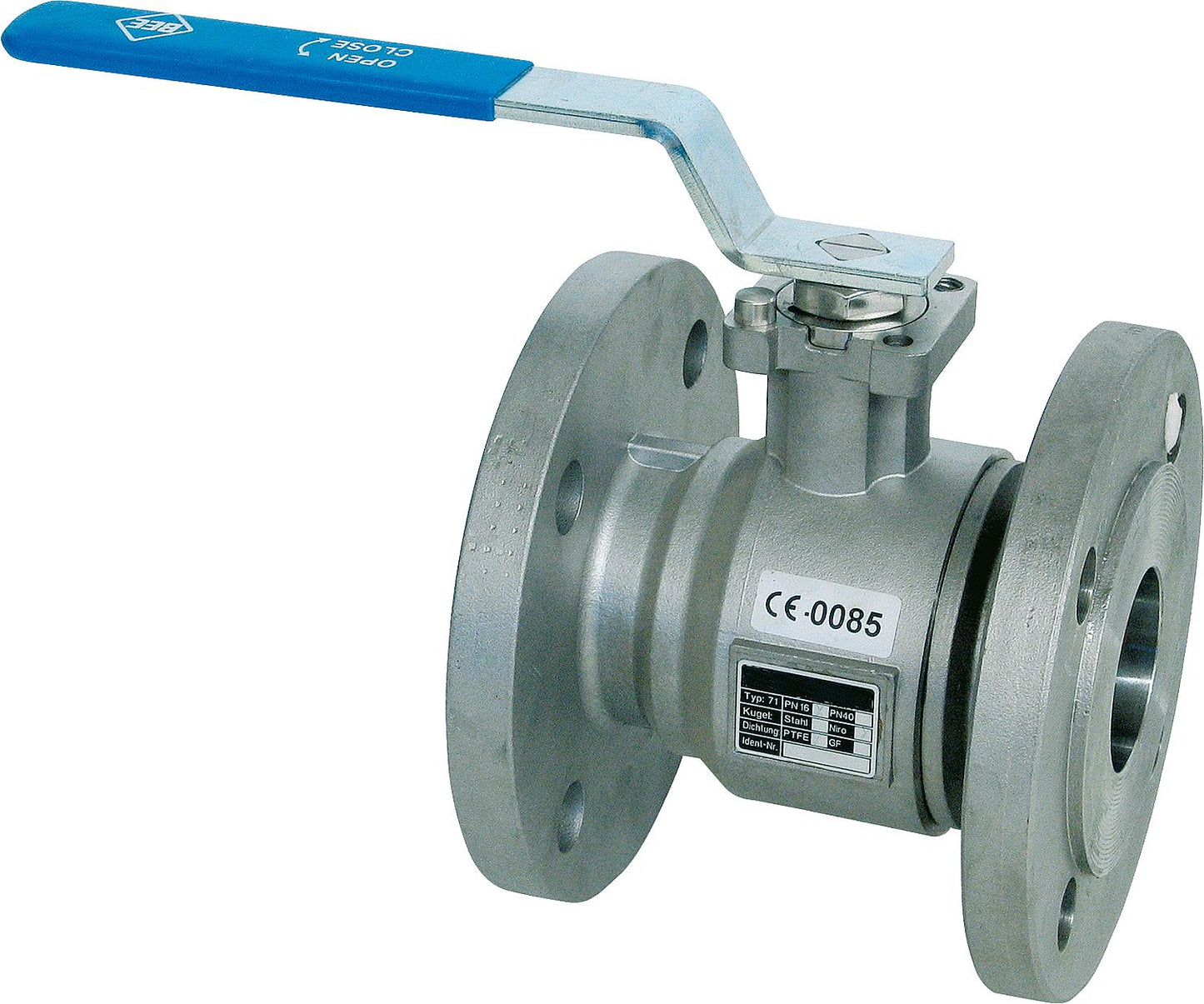

• Mit vollem Durchgang
• Typ 71 E DN 15 bis DN 100
• Max. Betriebsdruck PN 16
• Temperaturbereich: -20°C bis +180°C (abhängig vom Betriebsdruck)
• Gehäuse: Edelstahl V4A (1.4408)
• Kugel: Edelstahl V4A (1.4401)
• Kugeldichtung: PTFE (gekammert)
• Schaltwelle: Edelstahl V4A (1.4401)
• Schaltwellendichtung: PTFE federvorgespannt
• Griff: Stahl verzinkt
• Fire Safe Design: Antistatikausführung
• Flanschkugelhähne nach DIN 3357
• Baulängen nach DIN 3202-F4
• Flanschanschlussmasse nach DIN 2501 Blatt 1
• Dichtflächen nach DIN 2526 Form C
• Verwendung: Aggressive Medien, Gase, Öle, Laugen, Lösungsmittel, Säuren
| DN | 32 |
|---|---|
| g [mm] | 78 |
| Montageflansch DIN ISO 5211 bzw. DIN 3337 | F 05 |
| VPE | CHF/Stück |
| H [mm] | 102 |
| z-Zahl d.Flansch-Löcher | 4 |
| R [mm] | 170 |
| b | 18 |
| D [mm] | 140 |
| K [mm] | 100 |
| d [mm] | 18 |
| SW [mm] | 11 |
| L [mm] | 130 |
| Bezeichnung | 71E-32-16 |
