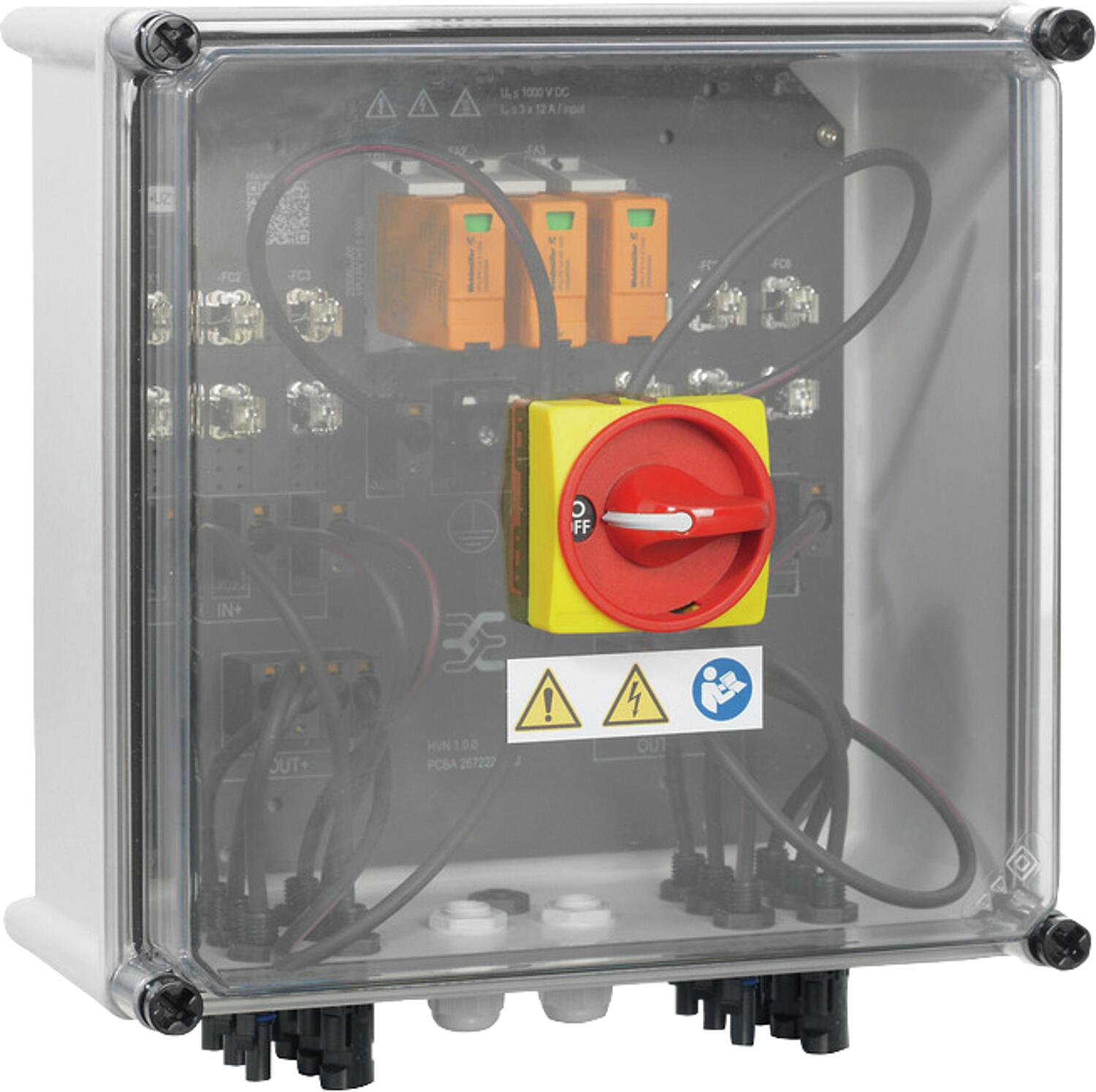

PV Next Generatoranschlusskästen für Wechselrichter MPP-Trackern werden zum Schutz der DC-Seite einer Photovoltaikanlage eingesetzt. Die Generatoranschlusskästen schützen den Wechselrichter gegen Überspannungen und erfüllen damit die Europäische Richtlinie CLC/TS 51643-32. Zusätzlich bieten diese Produkte die Möglichkeit die Anlage gegen Rückströme zu schützen und die Möglichkeit Strings zu kombinieren, um bei der Installation Kabel einzusparen.
• Geeignet zum Schutz der DC-Seite einer Photovoltaikanlage gemäss EN 51543-32
• Zulassung gemäss Niederspannungs-Schaltgerätekombinationen IEC 61439-1:2011 und EN 61439-2:2011
• Ableiter mit Signalkontakt
• Anschluss des Signalkontaktes über Kabelverschraubungen (8-12 mm ø) max. Leiterquerschnitt: 1.5 mm²
• Anschluss der Funktionserde über Kabelverschraubungen (8-12 mm ø) Leiterquerschnitt: 16-25 mm²
• Schutzart: IP65
• Bemessungsspannung DC: 1.100 V
• Kurzschlussfestigkeit ISCPV: 11.000 A
• Spannung der PV Anlage, max. UCPV: 1.100 V
• Umgebungstemperatur: -40 °C bis +45 °C
• Alles eingebaut in ein glasfaserverstärktes Kunststoffgehäuse
| Marke | Weidmüller |
|---|---|
| Anschluss | Steckverbinder WM4C |
| Herstellerartikelnummer | 2683090000 |
| VPE | CHF/Stück |
| Maße H x B x T [mm] | 334 x 302 x 214 |
| Ref.Nr. | 2683090000 |
| EAN | 4050118699906 |
| Bezeichnung | PVN1M1I3S0F3V1O1TXPX10 |
