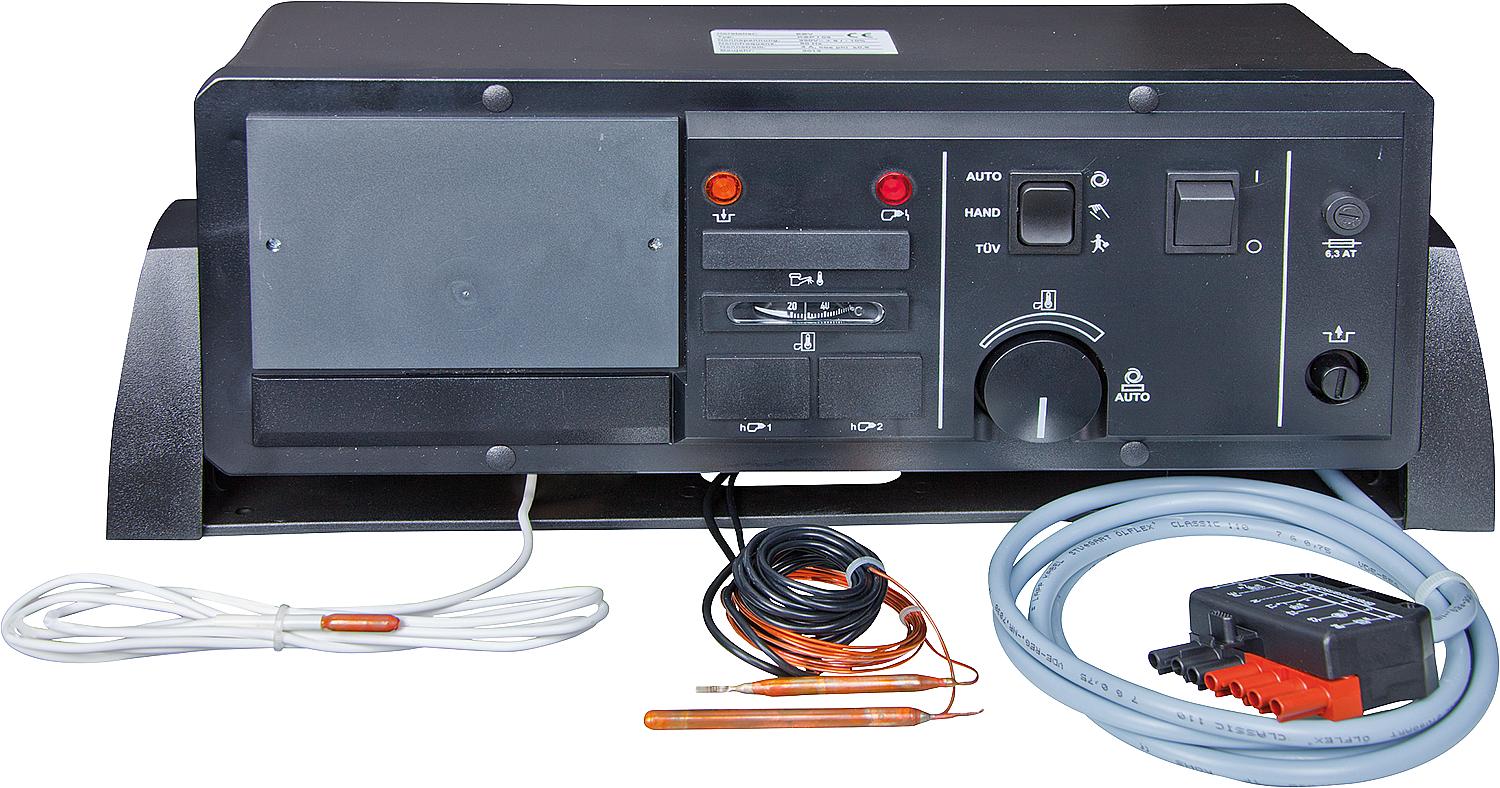

Heizkesselschaltfeld EBV KSP A03 2020137000 inkl. Brennerkabel + Blindabd.

• mit schwenkbarem Montagebügel mit zentraler Geräteplatine, Regelthermostat, STB, Kesseltemperaturanzeige, Betriebswahlschalter mit integriertem TÜVTaster, Ein und Ausgänge liegen auf Klemmen an der Rückseite der Platine, mit Notbetriebsstecker und Blindabdeckung, Einbaumöglichkeit von Regelgeräten über optional erhältlichen Kabelsatz.

• Zum Neuaufbau oder Austausch von kompletten Regelungseinheiten an Heizkessel als komplettes Kesselschaltfeld. Mit schwenkbarem Montagebügel, zum einfachen Anschluss ist eine Geräteplatine komplett vormontiert. Die Aus und Eingänge sind auf der Rückseite über Klemmverbindung schnell und einfach herzustellen. Kesselbetrieb ist auch ohne Regelung, durch einen Notbetriebsstecker (im Lieferumfang enthalten), möglich.

Passend durch Kabelsätze (siehe unten) für folgende Reglertypen:

• Delta+ 2 B, Delta+ 23 B
• Theta+ 2 B, Theta+ 23 B, Theta+ 233 B, Theta+ 2233 B VV

Ausstattung:

• Netzschalter I / 0
• Betriebswahlschalter Automatik / Hand / TÜV
• Kesseltemperaturregler einstellbar von 8°C bis 94°C
• Sicherheitstemperaturbegrenzer STB 110°C fest eingestellt und durch Schutzkappe abgesichert
• Anzeigeleuchten für Brennerstörmeldung und Übertemperaturstörung
• Heizkesselwassertemperaturanzeige

Technische Daten:

• Netzspannung: 230 V / 50 Hz
• Gerätesicherung: 6,3 A träge
• Gehäusematerial: ABS mit Antistatikum, schwer entflammbar

Masse:

• Breite mit Bügel: 492 mm
• Breite ohne Bügel: 422 mm
• Höhe mit Bügel: 187 mm
• Höhe ohne Bügel: 154 mm
• Tiefe mit Bügel: 180 mm
• Tiefe ohne Bügel: 160 mm
• Brennerkabel: Länge 2200 mm
• Fühler Temp.Anzeige: Länge 2000 mm ø 6,5 mm
• Fühler Kesselregler: Länge 2000 mm ø 6,5 mm
• Fühler STB: Länge 2000 mm ø 6,5 mm
