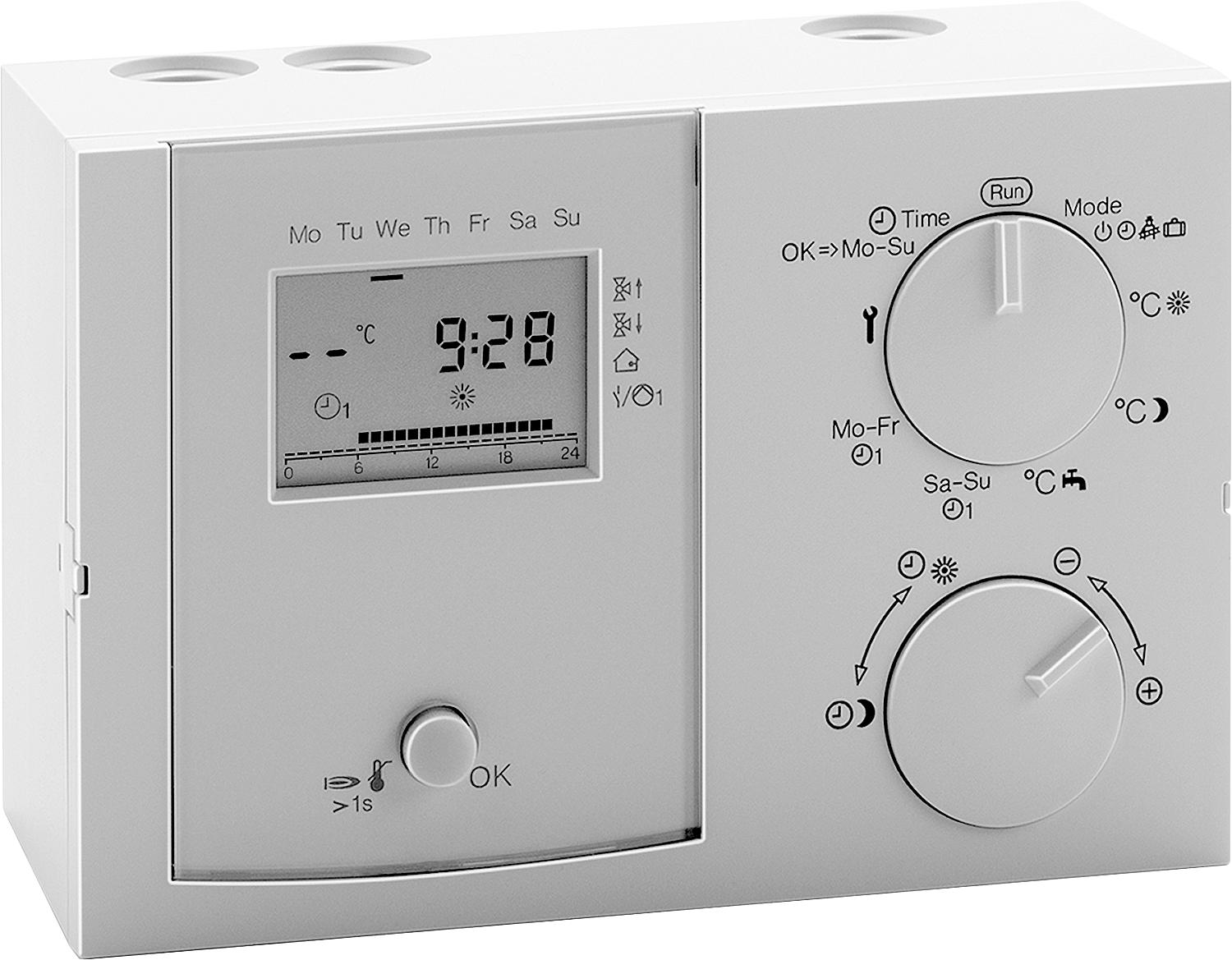

Heizungsregelung Lago 0321 inkl. AF, VF, KF/SPF Anleitung D

• Zur Ansteuerung von:
• 1 x Wärmeerzeuger, einstufig
• 1 x Direktheizkreis
• 1 x Mischerheizkreis (3PunktPIRegler)
• 1 x Warmwasser

Das Pumpenrelais des direkten Heizkreises kann alternativ auch für folgende Funktionen genutzt werden:

• Zirkulationspumpe
• Rücklaufanhebung
• Sammlerpumpe

• Wird kein WärmeerzeugerFühler angeschlossen, so kann das Gerät für eine Mischererweiterung genutzt werden. Bei Anschluss eines WEFühlers und Einstellung einer Adresse (BUSID) kann der Wärmeerzeuger in einer Kaskade verwendet werden. Die Ansteuerung erfolgt dann durch einen Systemmanager.
• Lieferumfang:
• 1 x Lago 0321
• 1 x Aussenfühler
• 1 x Vorlaufanlegefühler
• 1 x Kessel/Speicherfühler
• 1 x Wandsockel

• Witterungsgeführte Kesseltemperaturregelung
• STBTest
• Fühlerwahl (5kΩ NTC oder 1kΩ PTC)
• Frostschutzfunktion
• kaskadierbar
• Antilegionellenfunktion
• Montageart: Wandaufbau

Technische Daten:

• Betriebsspannung: 230 V, 50 Hz
• Leistungsaufnahme: max. 5 VA
• Schaltleistung der Relais: 250 V AC 2 (2) A
• max. Strom über Klemme L1': 6,3 A
• Schutzart (DIN EN 60529): IP 40
• Schutzklasse (DIN EN 60730): II, schutzisoliert
• Umgebungstemperatur: 0°C...50°C
