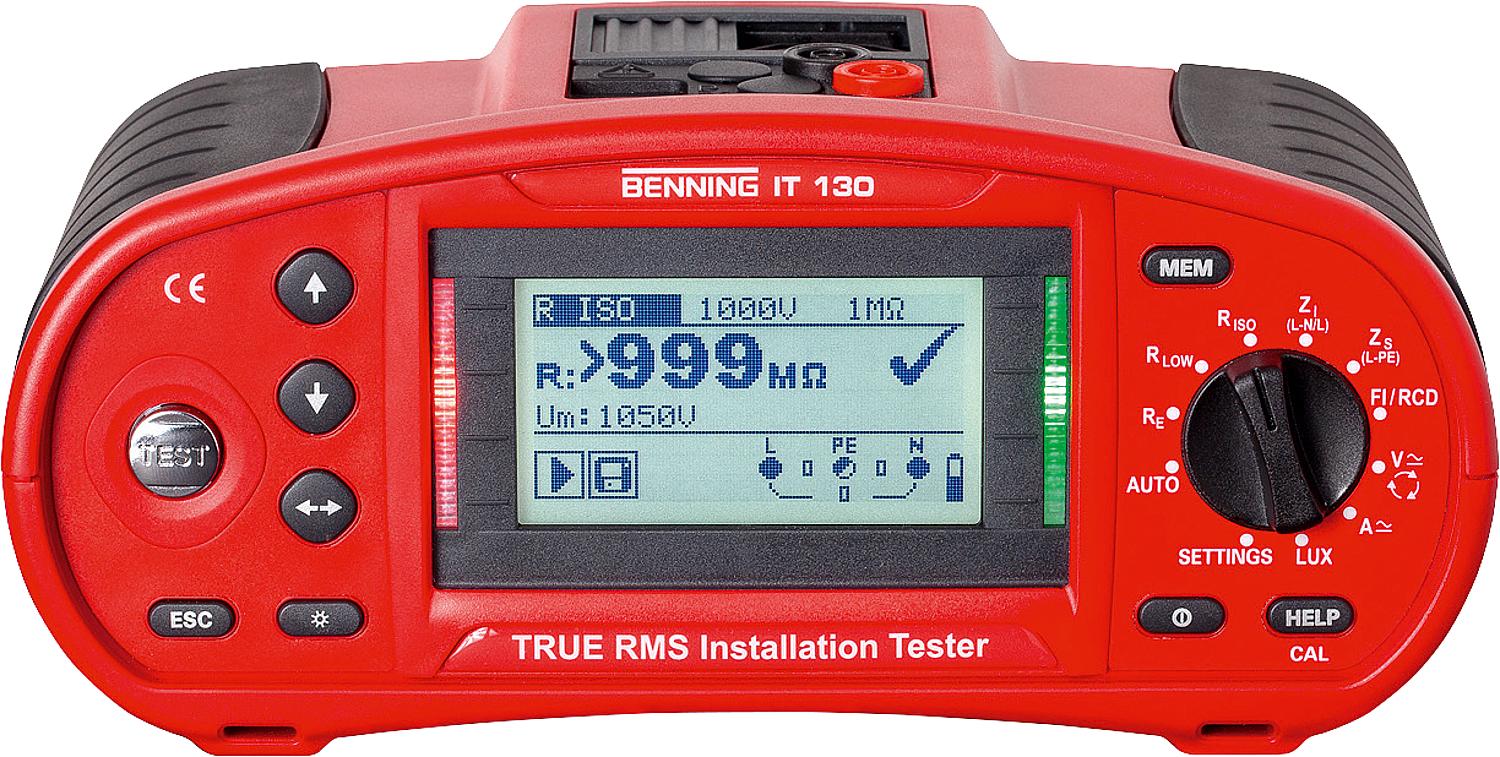

Installationsprüfgerät Benning IT130 Ref-Nr. 044103

Anwendung:

• Für Elektrotechnik, Industrie, Photovoltaik
• Prüfung elektrischer Anlagen gemäss VDE 0100/0105 und IEC 60364
• Alle Messfunktionen direkt über Drehschalter anwählbar

Messfunktionen Allgemein:

• Niederohmwiederstand von Schutzleiter und Potenzialausgleichsleiterverbindungen (Prüfstrom: 200 mA bei IT 115 und IT 130 mit Polaritätsumkehr)
• Drehfeldrichtungsprüfung in Drehstromnetzen

• EchtEffektivmessverfahren True RMS für präzise Messergebnisse
• Messfunktion Spezifisch:
• Niederohmwiderstand von Schutzleiter und Potenzialausgleichsleiterverbindungen (Prüfstrom: 200 mA mit Polaritätsumkehr)
• Isolationswiderstand mit Prüfspannung von 50/100/250/500/1000 V
• Schleifenimpedanz (LPE) ohne FI/RCDAuslösung und Kurzschlussstrom
• Leitungsimpedanz (LN/L) mit Spannungsfall und Kurzschlussstrom
• Leistungsmerkmale:
• Eindeutige Gut/SchlechtAnzeige über grüne/rote LED am Prüfgerät
• Hilfefunktion mit Anschlussdiagramm
• Messwertespeicher über 4 Ebenen: Objekt/Block/Sicherung/Messpunkt
• Bidirektionale Schnittstellen (USB/RS 232)
• Upload von Analagenstrukturen und Download von Messwerten
• Intergrierte Echtzeituhr (Messwert mit Datum/Uhrzeit)
• "CommanderPrüfspitze mit Test und SpeicherTaste sowie LEDMessstellenbeleuchtung"
• Anschluss für Barcodescanner zur Identifizierung der Messstelle

• Anzeige: Grafikdisplay (beleuchtet)
• Niederohmmessung: 0,01 Ω 2 kΩ
• Isolationswiderstand: 10 kΩ 1000 MΩ
• Leitungsimpedanz (LN/L): 0,01 Ω 10 kΩ
• Schleifenimpendanz (LPE): 0,01 Ω 10 kΩ
• Kurzschlussstrom: 0,01 A bis 200 kA
• FI/RCDPrüfung: Auslösezeit, Auslösestrom (Rampe), Berührungsspannung, Automatikprüfung
• FI/RCDTyp: AC, A, F, und B/B+
• FI/RCDStrom: 10/30/100/300/500/1000 mA
• Drehfeldprüfung: rechts/links in Drehstromnetzen
• Spannung: 1 V 550 V
• Frequenz: 0 Hz 500 Hz
• Erdungswiderstand: 0,01 Ω 2000 Ω (über Erdungsset)
• Strom: 0,1 mA 400 A (über Zange)
• Beleuchtungsstärke: 0,01 lux 20 klux (über Sensor)
• Messwertspeicher: bis zu 1800 Messergebnisse
• Lieferumfang:
• Akkus: 6 x NiMH Akkus AA mit Ladefunktion im Gerät + Ladegerät
• Gepolsterte Tragetasche und Schulterriemen
• 3Leiter Prüfspitzen/Krokodilklemmensatz
• Schaltbare CommanderPrüfspitze
• PCSoftware
