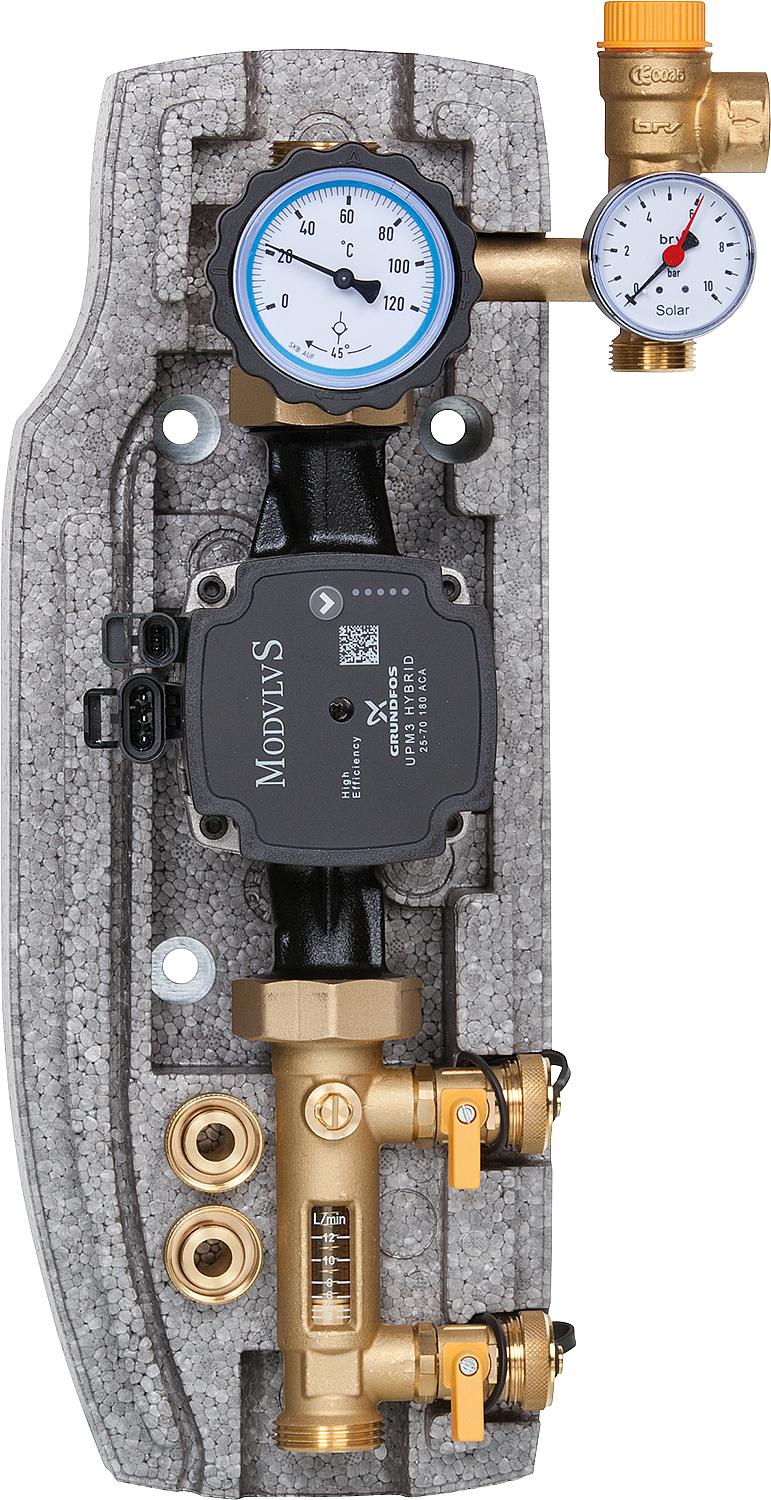

• Ausführung mit Solar-Umwälzpumpe Grundfos UPM Hybrid 25-70
• Für Solarregelungen mit oder ohne PWM Ausgang
• Stabile Rückseite für eine direkte Befestigung an der Wand
• Durchflussmesser mit Spül- und Befülleinheit
• Kugelhahn mit Thermometerhandgriff und Schwerkraftbremse
• Anschluss für Ausdehnungsgefäss DN20 (3/4“)- AG flachdichtend
• Sicherheitsgruppe mit Manometer und Sicherheitsventil
• Mit Verschraubungen für Umwälzpumpe DN 25(1“) mit DN 40 (11/2“) Überwurf
• Für Umwälzpumpen Baulänge 180 mm
Technische Daten:
• Material: Messing
• Material Isolierung: EPP
• Temperaturanzeige Thermometer: 0-120°C
• Sicherheitsventil: 6 bar
• Manometer: 0-10 bar
• Masse mit Isolierung (B x H x T): 155 x 425 x 150 mm
Technische Daten Solar-Umwälzpumpen:
• Pumpentyp: Grundfos UPM3 Hybrid 25-70
• Nenngrösse: DN 25 (1“) mit DN 40 (11/2“) AG
• Baulänge: 180 mm
• Förderhöhe max.: 7 m
• EEI: ≤0,20
• Regelungsarten:
- PWM-Signalart: 1 Heizung + 2 Solar
- Proportionaldruckkennlinie: 3
- Konstantdruckkennlinie: 3
- Konstantdrehzahlkennlinie: 4
- Autoadapt: ja
| Anschluss | DN 25 (1“) AG |
|---|---|
| VPE | CHF/Stück |
| Durchflussmesser [l/min] | 2 - 12 |
