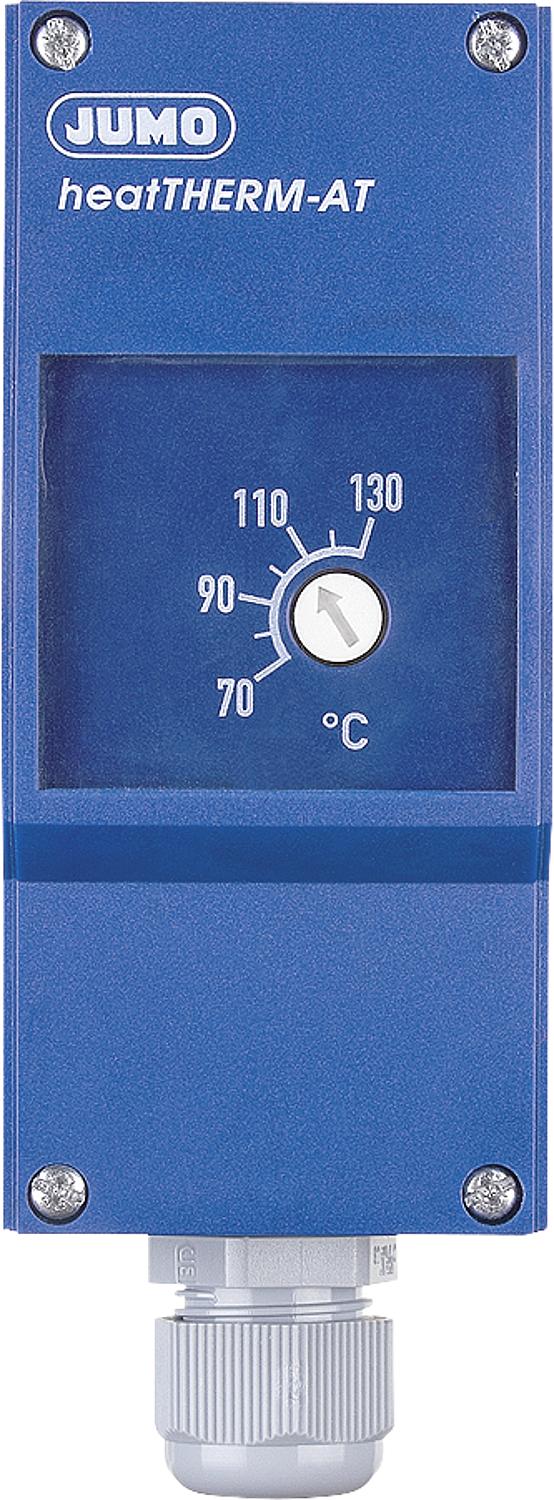

Anlegethermostat Typ 603070/0020 70...130°C mit ausziehb. Fernleitung

• Diese Thermostate arbeiten nach dem Prinzip der Flüssigkeitsausdehnung
• Beim Erreichen der eingestellten Temperatur wird über die Übersetzungsmechanik ein Sprungschalter betätigt
• geprüft nach DIN 14 597 (Ersatz für DIN 3440)
• Kapillarbruchsicherung bei STW und STB: Bei Zerstörung des Messsystems öffnet der Stromkreis bleibend
• Abhängig von der Ausführung wird der Schaltpunkt entweder von aussen (TR) oder von innen (TW/STW/STB) eingestellt
• Bei der innenliegenden Einstellung ist der Schaltwert durch ein Kontrollfenster sichtbar
• Die Thermostate werden entweder mit Schutzrohr geliefert oder als RohrAnlegethermostat mit Rohrschelle
• Bei beiden Varianten ist im Gehäuseinneren eine ausziehbare Fernleitung von 2000mm aufgerollt enthalten.
• PushIn®Anschlusstechnik – 50% weniger Installationszeit
• individuelle Begrenzung des Regelbereiches
• stabile Schaltpunktlage durch Umgebungstemperaturkompensation
• zwei Bauformen in einem Gerät: Thermostat mit starrem Schaft,
• Fernleitungsthermostat (FL: 2000 mm, aufgerollt im Gehäuseinnern)

Technische Daten:

• Schutzart: IP 54
• Schaltleistung 16 A, 230 V, mindestens 250.000 Schaltspiele TR/TW
• Schaltpunktabweichung max. ± 5% auf gesamte Lebensdauer

• Sicherheitstemperaturwächter (STW), Einstellung von innen (Kontrolle des Schaltwertes durch Fenster im Gehäusedeckel), Kapillarbruchsicherung
• Regelbereich: 70...130°C
• Schaltdifferenz: ca. 10 K
• Anschluss: Schutzrohr 8 x 100 mm, Messing vernickelt
• Fühler ø x Länge in mm: 6 x 68
