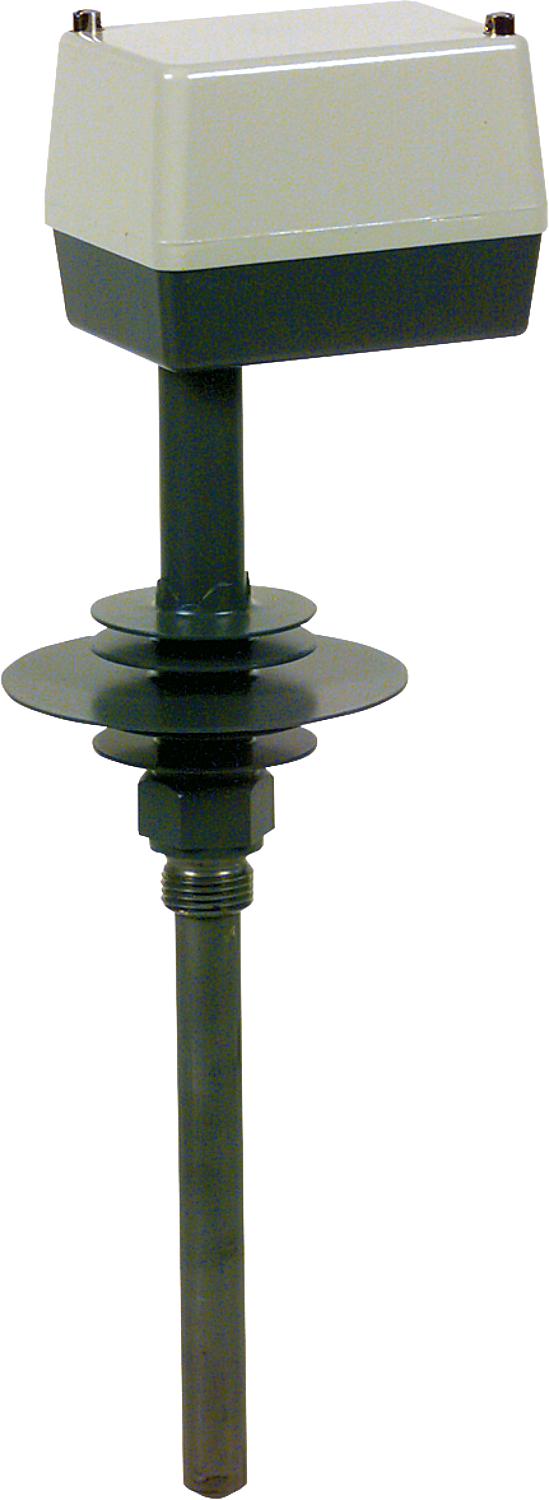

Rauchgas-Thermostat STM-RW-2 +40...+120°C Tauchrohrlänge 150 mm

Bewertungen

| Eine Rezension schreiben

CHF 156.55

% Ausverkauft

inkl. 8.1% MwSt.

Anzahl

Hersteller:

Bestell-Nr.:

Verfügbarkeit:

JUMO

sofort lieferbar

Sicherheitsrichtlinie

Lieferbedingungen

Rückgabebedingungen

Vollständige Details anzeigen

Beschreibung Spezifikation Bewertungen

TÜV geprüft nach DIN 3440, Schutzart IP 54
zur RauchgastemperaturÜberwachung von FestbrennstoffKesseln bei bivalentem Betrieb mit ÖlheizKesseln
arbeitet nach dem Prinzip der Stabausdehnung
Das Tauchrohr und ein darin angeordneter Metallstab haben unterschiedliche Ausdehnungskoeffizienten, so dass sich zwischen ihnen eine temperaturabhängige Längendifferenz einstellt
Sie wirken über eine Übersetzungsmechanik auf einen Mikroschalter, der oberhalb einer eingestellten Grenzwerttemperatur betätigt wird
Nach Abkühlung des Tauchrohres um ca. 1030 K wird der Mikroschalter zurückgesetzt
Bei Tauchrohrbruch wird der Stromkreis bleibend geöffnet
STMRW2 und STMRW2/OS
STM: StabThermostat mit Mikroschalter
RW: AbgasTemperaturwächter (ATW) mit Umschaltkontakt
mit innenliegender Skala
Tauchrohrlänge: 150 mm
Gehäuse: AluDruckguss, mit plombierbaren Schrauben
Anschluss: DN 15 (G 1/2“), Stahl
Sollwerteinstellung: an der Sollwertspindel über innenliegender Skala einstellbar.
Schaltelement Typ STMRW2: 1 poliger Mikroschalter mit Umschaltkontakt
Schaltelement Typ STMRW2/OS: Mikroschalter mit 2 getrennten Stromkreisen, 1 x Öffner, 1 x Schliesser
Gebrauchslage: beliebig einsetzbar
Schutzart: IP 54
Grenzwertbereich: +40°C bis +120°C werkseitig eingestellt bei +100°C
Schaltpunktgenauigkeit: 0 bis +10 K
max. Schaltleistung: AC 10 (2) A, 250 V, cos. = 1 (0,6) , DC 0,25 A, 250 V
Schaltdifferenz: STMRW2: 1018 K, STMRW2/OS: 1030 K
Zeitkonstante: Rauchgas: ca. 45 sec. mittlerer Umgebungstemperatureinfluss
Schaltpunktverschiebung bezogen auf die Abweichung: von + 22°C ~ 0,07 K/K
zul. Umgebungstemp. am Fühler: + 700°C
zul. Umgebungstemp.am Schaltkopf: + 80°C
zul. Lagertemp.: max. +80°C, min. 50°C
OS: wie STM2/RW mit Mikroschalter und 2 getrennten Stromkreisen, 1 x Öffner, 1 x Schliesser

Marke	JUMO
Regelbereich	+40 - +120°C
Herstellerartikelnummer	60000903
VPE	CHF/Stück
Schaltdifferenz	10-18K
Schaltelement	1 polig/Umschalter
Typ	STM-2/RW
EAN	4053877007173
