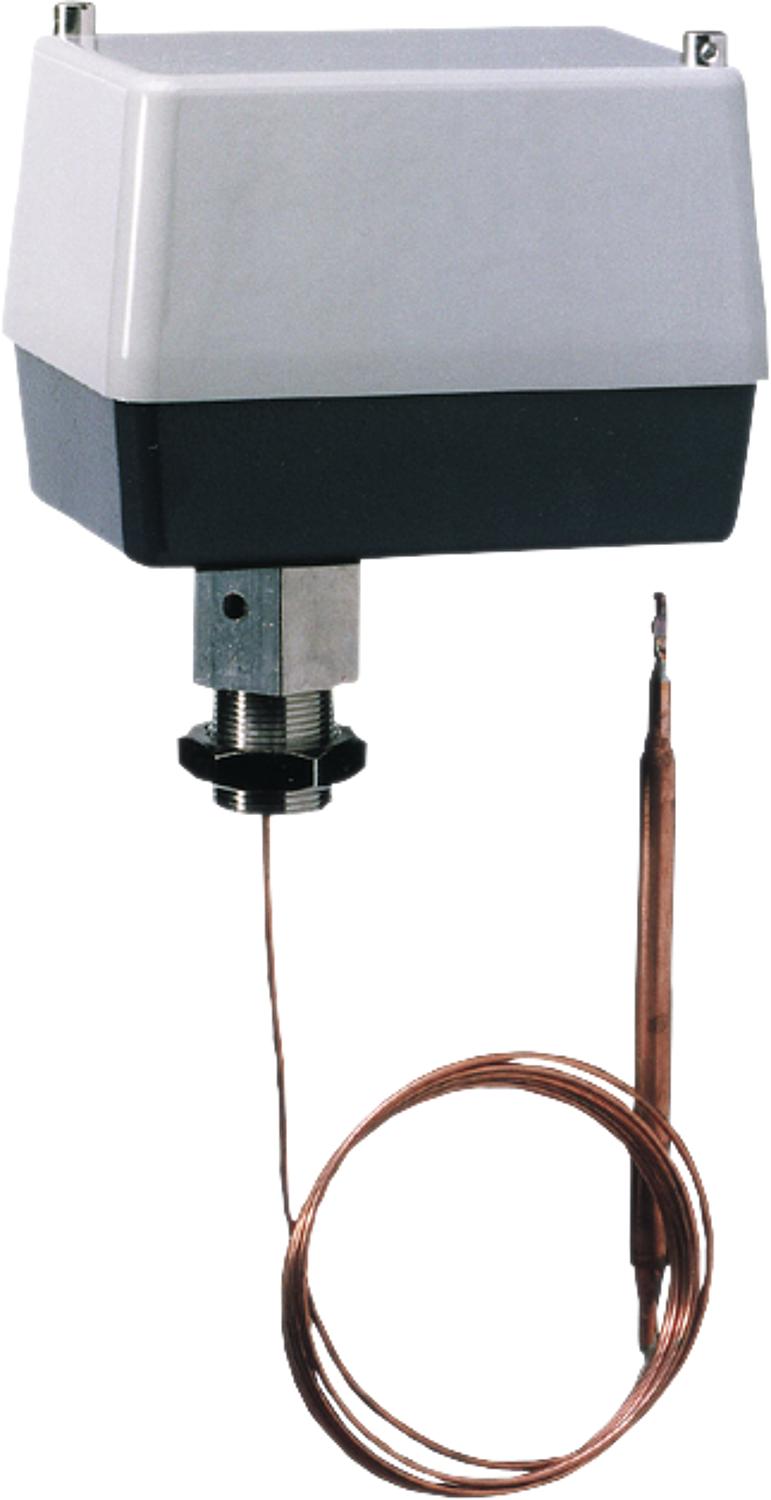

Tauchthermostat Typenreihe ATH
- Thermostate regeln und überwachen thermische Prozesse. Die Geräte der Typenreihe ATH sind als Temperaturregler TR, Temperaturwächter TW, Sicherheits
temperaturwächter STW (STB) und Sicherheitstemperaturbegrenzer STB lieferbar. Der STB versetzt bei Störungen die überwachte Anlage in einen betriebssicheren
- Zustand. AufbauThermostate arbeiten nach dem Prinzip der Flüssigkeitsausdehnung; als elektrisches Schaltelement dient ein Mikroschalter.
Selbstüberwachung beim Sicherheitstemperaturbegrenzer STB
und Sicherheitstemperaturwächter STW (STB)
Bei Zerstörung des Messsystems, d.h., wenn die Ausdehnungsflüssigkeit entweicht,
fällt beim STB und STW (STB) der Druck in der Membrane ab und öffnet bleibend
den Stromkreis. Eine Entriegelung ist nicht mehr möglich. Bei Abkühlung des Fühlers
- auf eine Temperatur unter ca. 20°C wird der Stromkreis ebenfalls geöffnet, bei
- Temperaturanstieg über ca. 20°C muss der STB durch den Wiedereinschaltknopf
von Hand erst entriegelt werden. Die Wiedereinschaltung beim STW (STB) erfolgt
selbsttätig.
Wiedereinschaltsperrre beim Sicherheitstemperaturbegrenzer STB
Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten
Grenzwert, wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt.
Nach Unterschreitung der Gefahrentemperatur um ca. 10 % des Skalenumfanges
(ca. 15% bei Grenzwerteinstellung > +350°C) kann der Mikroschalter manuell entriegelt
werden.
- Verschraubung mit Gegenmutter M 18 x 1 und Fernleitungsaustritt am Gehäusezapfen
- Fernleitung: 1000 mm.
- Fühler: 6 x 107 mm
- Schaltdifferenz: 34%
- max. Schaltstrom: AC 230 V/10 Amp.
- Regelbereich: 0100°C
| Marke | JUMO |
|---|---|
| Herstellerartikelnummer | 60001004 |
| VPE | CHF/Stück |
| Typ | ATHf-1 (TR) Ausseneinstellung |
| EAN | 4053877008033 |
