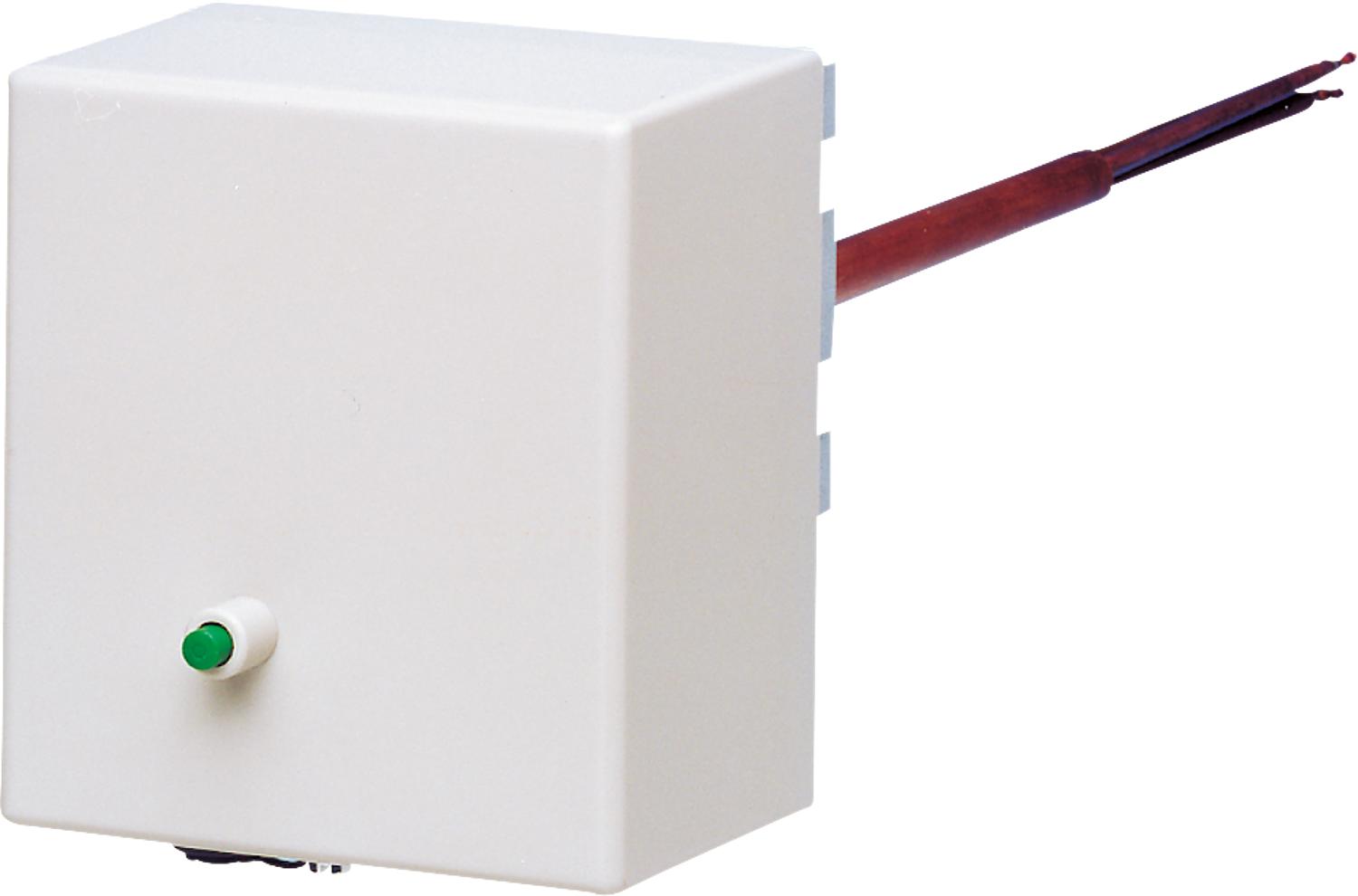

JUMO-Warmluftthermostat WTHc-2280 Fernleitung 350 mm

• geeignet für den Einsatz in Warmluftheizungsanlagen nach DIN 4794 und bestehen aus 3 getrennten Mess und Schaltsystemen mit den Funktionen Temperaturregler TR, Temperaturwächter TW und Sicherheitstemperaturbegrenzer STB
• Der STB versetzt bei Störungen die überwachte Anlage in einen betriebssicheren Zustand
• arbeiten nach dem Prinzip der Flüssigkeitsausdehnung
• Die elektrischen Schaltelemente sind Mikroschalter

Temperaturwächter TW und Sicherheitstemperaturbegrenzer STB

• Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird der Stromkreis geöffnet und der Mikroschalter mechanisch verriegelt
• Nach Unterschreitung der Gefahrentemperatur um ca. 10 K kann der Mikroschalter manuell entriegelt werden
• Selbstüberwachung beim Sicherheitstemperaturbegrenzer STB
• Bei Zerstörung des Messsystems, d.h., wenn die Ausdehnungsflüssigkeit entweicht, fällt beim STB der Druck in der Membrane ab und öffnet bleibend den Stromkreis
• Eine Entriegelung ist nicht mehr möglich
• Bei Abkühlung des Fühlers auf eine Temperatur unter 20°C wird der Stromkreis ebenfalls geöffnet, schliesst sich jedoch bei Temperaturanstieg wieder selbsttätig

• Schaltleistung: 10 A/AC 230 V
• Regelbereich TR: 2080°C
• Regelbereich 2 TW: 7090°C
• Eichpunkt STB: +100°C
• Fühler ø mm: 4
