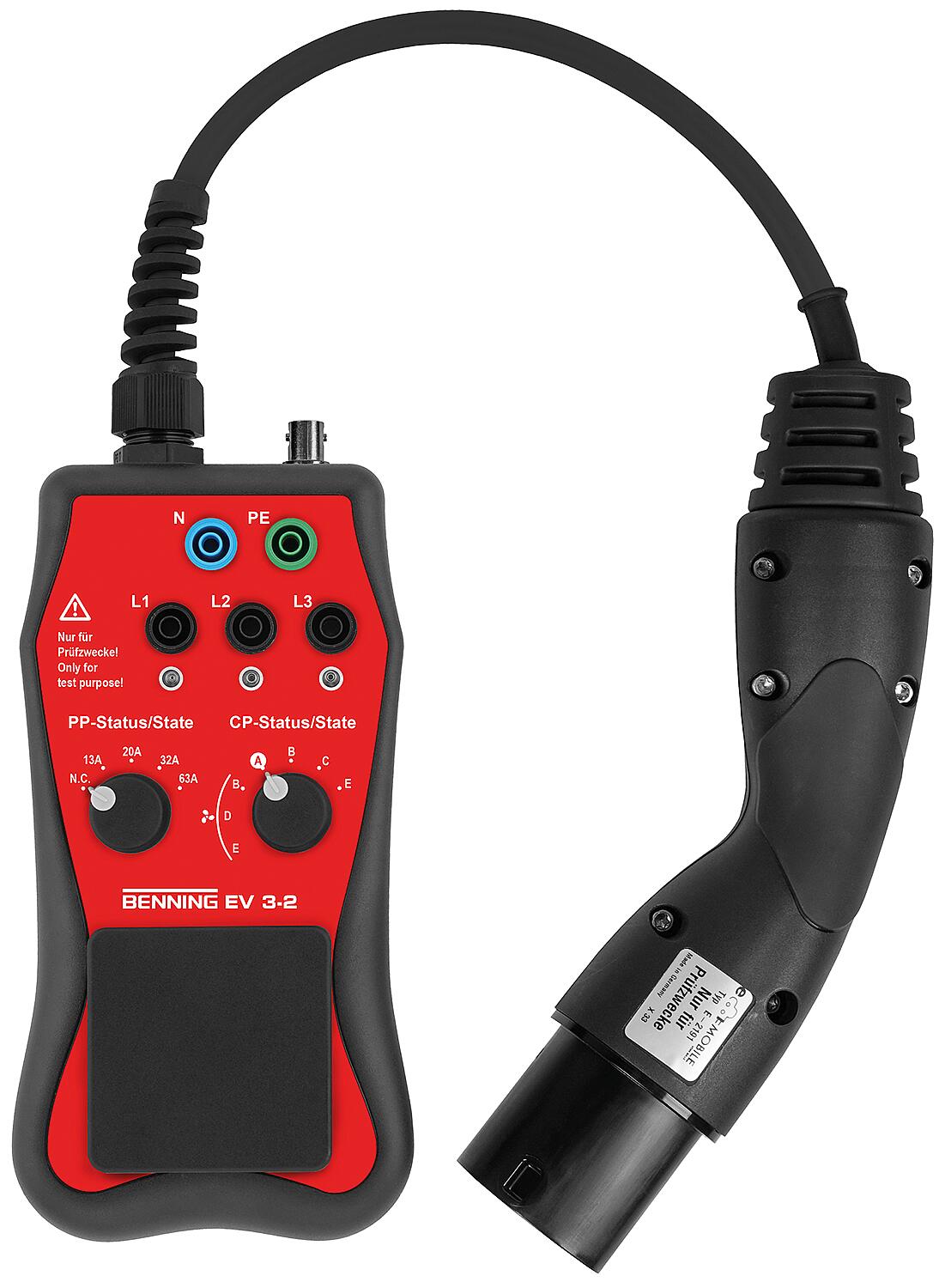

Prüfadapter Benning EV 3-2

• Die Codierungen für Ladekabel werden per Drehwahlschalter simuliert:
• Kein Kabel: ∞ Ω
• 13 A Kabel: 1500 Ω
• 20 A Kabel: 680 Ω
• 32 A Kabel: 220 Ω
• 64 A Kabel: 100 Ω
• Eingangsspannung:
• 1phasig: bis 250 V, 50 Hz 60 Hz
• 3phasig: bis 430 V, 50 Hz 60 Hz
• Maximaler Prüfstrom: 40 A (10 ms) periodischer Betrieb
• BNCBuchse, Widerstand:
• BNCGehäuse > PE: 100 kΩ
• BNCKontakt > PE: 100 kΩ
• Anzeige der Phasenspannungen über LEDs
• Prüfen von ELadestationen auch bei fest angeschlossenem Ladekabel
• Prüfsteckdose und 4 mm Buchsen für die einfache Verbindung mit einem Installationsprüfgerät
• Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
• Proximity Pilot (PP) überprüft die Codierung der Ladekabel zur Ladestrombegrenzung
• Control Pilot (CP) simuliert den Fahrzeugstatus A, B,C, D und E (Kurzschluss zwischen CPPE)
• BNCAnschluss für den CPSignalausgang zur Überprüfung mit einem Oszilloskop
• Überprüfung des EVSEVerriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert)

Anwendung:

• Der Messadapter BENNING EV 32 ermöglicht mit dem Installationsprüfgerät BENNING IT200 Sicherheits und Funktionsprüfungen an bestimmten Ladestationen für Elektrofahrzeuge gemäss DIN VDE 0100‑600 (IEC 60364‑6) und DIN VDE 0105‑100 (EN 50110) durchzuführen
• BENNING EV 32 ist für die Prüfung von Ladestationen gemäss DIN EN / IEC 61851‑1 (VDE 0122‑1) der Ladebetriebsart „Mode 3“ vorgesehen und besitzt einen Typ2Steckverbinder gemäss IEC / EN 62196
• BENNING EV 32 stellt den sicheren Kontakt zum BENNING Installationsprüfgerät her und löst durch Simulation eines Elektrofahrzeugs den Ladevorgang der Ladestation aus
• Lieferumfang:
• Messadapter
• Schutztasche
